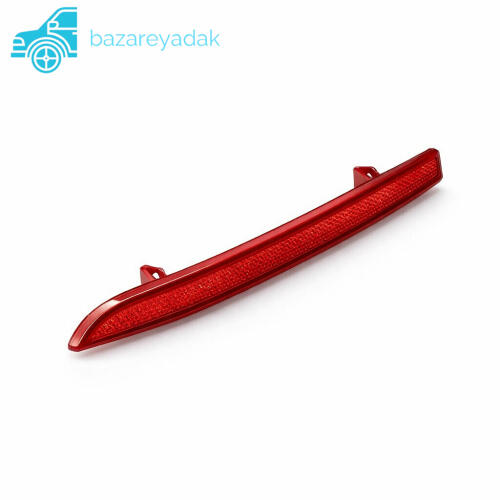

تحلیل مهندسی و بررسی تخصصی شبرنگ سپر عقب بستیون NAT: کالبدشکافی ایمنی غیرفعال در خودروهای الکتریکی
در معماری پیچیده و مدرن خودروهای امروزی، به ویژه در کلاس خودروهای تمام الکتریکی (EV) مانند بستیون ان ای تی (Bestune NAT) ، تکتک قطعات بدنه با هدفی مشخص و بر مبنای محاسبات دقیق مهندسی طراحی و نصب میشوند. در حالی که معمولا توجه عموم به سمت سیستمهای پیچیده الکترونیکی، رادارهای پیشرفته و باتریهای ولتاژ بالا جلب میشود، قطعات به ظاهر سادهای وجود دارند که در مواقع بحرانی، مرز بین ایمنی کامل و بروز حوادث فاجعهبار را تعیین میکنند.
جهت ثبت سفارش و خرید لوازم یدکی خودرو بستیون NAT برقی ، با ما درارتباط باشید .
مفهوم ایمنی غیرفعال (Passive Safety) و نقش شبرنگ در پلتفرمهای الکتریکی
سیستمهای ایمنی در صنعت خودروسازی به دو دسته کلی فعال (Active) و غیرفعال (Passive) تقسیم میشوند. سیستمهای فعال مانند ترمز اضطراری، کنترل پایداری و چراغهای خطر LED، برای جلوگیری از بروز تصادف نیازمند جریان الکتریکی و پردازشهای نرمافزاری هستند. اما سیستمهای غیرفعال زمانی وارد عمل میشوند که خودرو خاموش است، دچار نقص فنی شده و یا در حال تجربه یک تصادف است (مانند کمربند ایمنی و ایربگ).
شبرنگ سپر عقب بستیون یکی از ارکان اصلی ایمنی غیرفعال نوری در این خودرو است. تصور کنید خودروی برقی شما در یک شب تاریک، در حاشیه یک جاده بدون روشنایی یا در یک ایستگاه شارژ بینراهی پارک شده است و سیستم برقی خودرو به طور کامل در حالت خواب (Sleep Mode) قرار دارد. در این حالت، خودروی شما هیچگونه سیگنال نوری فعالی از خود ساطع نمیکند. در اینجا، شبرنگهای نصب شده در پایینترین و منتهیالیه گوشههای سپر عقب، به عنوان تنها شناساگر نوری خودرو عمل کرده و با بازتاب نور چراغ خودروهای عبوری، موقعیت فیزیکی، عرض و ابعاد بستیون NAT را به رانندگان نزدیکشونده اعلام میکنند.
فیزیک اپتیک و تکنولوژی بازتاب پسرو (Retroreflection) در شبرنگ بستیون
شبرنگ یک آینه تخت معمولی نیست . اگر نور چراغ یک خودرو به یک آینه تخت بتابد، بر اساس قوانین پایه اپتیک، نور با همان زاویه تابش ، در جهت مخالف بازتاب پیدا کرده و پراکنده میشود ، در نتیجه به چشم راننده خودروی تابنده باز نمیگردد. اما مهندسی به کار رفته در شبرنگ سپر عقب بستیون بر پایه پدیدهای به نام «بازتاب پسرو» یا Retroreflection استوار است.
ساختار میکروپریسمها و هندسه گوشهمکعبی
سطح داخلی طلق شبرنگ در قطعات اصلی، کاملا صاف نیست. اگر با یک میکروسکوپ صنعتی به پشت این طلق نگاه کنیم، میلیونها منشور بسیار ریز (Micro-prisms) را مشاهده میکنیم که با هندسهای به نام “گوشه مکعب” (Corner-Cube) قالبگیری شدهاند.
ساختار این منشورها به گونهای مهندسی شده است که وقتی پرتو نور از هر زاویهای (تا حد مجاز استانداردهای ترافیکی) وارد آنها میشود، پس از سه بار شکست و بازتاب متوالی در دیوارههای داخلی منشور ، دقیقا و به صورت موازی در همان مسیر اولیه به سمت منبع نور (یعنی چشم راننده خودروی پشتی) باز میگردد.
این تکنولوژی نیازمند دقت قالبگیری در حد نانومتر است. در تولید قطعات تقلبی و متفرقه، به دلیل استفاده از قالبهای فرسوده و عدم توانایی در ماشینکاری دقیق منشورها، نور به جای بازتاب متمرکز، دچار پراکندگی (Scattering) میشود. در نتیجه، شبرنگ فیک در شب از فاصله دور کاملا تاریک و غیرقابل رویت است، در حالی که شبرنگ اصلی از صدها متر دورتر مانند یک چراغ روشن میدرخشد.
متریالشناسی و ساختار پلیمری شبرنگ سپر عقب بستیون NAT برقی
متریال به کار رفته در تولید این قطعه باید دارای ویژگیهای متضادی باشد: از یک سو باید دارای شفافیت نوری بسیار بالا برای عبور و بازتاب نور باشد و از سوی دیگر باید مقاومت مکانیکی کافی در برابر ضربه و مقاومت شیمیایی در برابر عوامل محیطی را دارا باشد.
تفاوت PMMA و پلیکربنات گرید اپتیکال
در خطوط تولید استاندارد، لنز بیرونی شبرنگ سپر عقب بستیون عموما از پلیمتیل متاکریلات (PMMA – معروف به اکریلیک) یا پلیکربنات (PC) با گرید اپتیکال بسیار خالص تولید میشود. این پلیمرها علاوه بر ضریب عبور نور استثنایی ، رنگپذیری بسیار خوبی با مستربچهای قرمز استاندارد ترافیکی دارند. رنگ قرمز استفاده شده در این قطعات صرفا یک رنگ تزئینی نیست، بلکه باید دقیقا در طول موج مشخصی از طیف نور مرئی قرار داشته باشد تا در شرایط مه، باران و برف بیشترین میزان نفوذ را داشته و سریعا توسط چشم انسان به عنوان “خطر” پردازش شود.
پایداری در برابر تخریب نوری (UV Degradation)
یکی از بزرگترین چالشهای قطعات پلاستیکی شفاف در نمای بیرونی خودرو ، تابش بیرحمانه اشعه ماوراء بنفش خورشید است. در قطعه اصلی (Genuine OEM)، پلیمر در حین اکستروژن و قالبگیری با افزودنیهای آنتیاکسیدان و تثبیتکنندههای نوری (UV Absorbers) ترکیب میشود. این مواد مانع از تجزیه زنجیرههای پلیمری و رنگدانهها میشوند. به همین دلیل شبرنگ اصلی بستیون پس از سالها ماندن در زیر آفتاب همچنان قرمز و درخشان باقی میماند. اما در قطعات افترمارکت بیکیفیت، رنگدانهها پس از گذشت یک تابستان به شدت تجزیه شده و رنگ شبرنگ به صورتی کمرنگ یا سفید متمایل میشود که در این حالت، قطعه خاصیت اخطاردهی قانونی خود را کاملا از دست میدهد.
استانداردهای عایقبندی و تکنولوژی جوش اولتراسونیک در شبرنگ NAT
شبرنگ سپر عقب بستیون تنها یک تکه پلاستیک نیست؛ بلکه یک محفظه مهر و موم شده دو تکه است. لایه بیرونی (شفاف و منشوری) باید روی یک پایه پشتی (Backing Plate) از جنس پلاستیک ABS سوار شود. فاصله بین منشورها و صفحه پشتی باید کاملا خالی از هوا، رطوبت و گرد و غبار باشد تا عمل بازتاب نور در سطح منشورها به درستی انجام گیرد.
اگر قطرهای آب یا لایهای از غبار روی این میکروپریسمها بنشیند، ضریب شکست نور تغییر کرده و پدیده بازتاب پسرو به طور کامل متوقف میشود. در این حالت شبرنگ اصطلاحا “کور” میشود.
اهمیت جوشکاری فراصوت
برای اتصال لایه رویی و پایه پشتی، به هیچ وجه از چسبهای مایع یا رزین استفاده نمیشود ؛ زیرا بخارات شیمیایی چسب میتواند باعث کدر شدن منشورها شود. کارخانه سازنده برای این منظور از تکنولوژی جوش اولتراسونیک (Ultrasonic Welding) استفاده میکند. در این روش، امواج صوتی با فرکانس بسیار بالا به لبههای قطعه اعمال شده و باعث ذوب شدن موضعی و پیوند مولکولی دو قطعه پلاستیکی میشوند. این فرآیند یک درز کاملا هرمتیک (نفوذناپذیر در برابر هوا و آب) ایجاد میکند که حتی در صورت غوطهور شدن سپر در آب (هنگام عبور از آبگرفتگیهای شهری) مانع از ورود رطوبت به داخل ماژول میشود.
در نمونههای تقلبی، از چسبهای حرارتی یا جوشهای نقطهای ضعیف استفاده میشود که پس از چند بار مراجعه به کارواش و برخورد آب پرفشار، آببندی قطعه از بین رفته و شبرنگ پر از آب و گلولای میشود.
چالشهای نصب، فیتمنت و تاثیر بر ساختار سپر عقب بستیون
بستیون NAT دارای طراحی عقب بسیار مدرن و آیرودینامیکی است. سپر عقب این خودرو میزبان سنسورهای التراسونیک پارک و در برخی تیپها، رادارهای نقطه کور (BSM) در گوشهها است.
محل قرارگیری شبرنگ سپر عقب بستیون با دقتی در حد کسری از میلیمتر روی پوسته سپر تعبیه شده است. شبرنگ از طریق خارهای فشاری پلاستیکی (Snap-fit clips) که با پوسته پشتی آن یکپارچه هستند، درون سپر قفل میشود.
فیتمنت دقیق و جلوگیری از دفرمگی سپر
در قطعات اصلی، ابعاد خارها، میزان انعطافپذیری آنها و انحنای کلی قطعه کاملا با انحنای سپر عقب بستیون همخوانی دارد. قطعه با یک فشار نرم با صدای “کلیک” در جای خود قرار گرفته و هیچگونه درز یا لقی اضافهای ندارد.
در مقابل، قطعات فیک معمولا از قالبگیری ضعیفی برخوردارند. انحنای آنها با انحنای سپر تطابق ندارد. وقتی مکانیک سعی میکند با فشار مضاعف این شبرنگهای تقلبی را جا بزند، تنش مکانیکی دائمی به پوسته سپر وارد میشود. این تنش پلاستیکی به مرور زمان میتواند باعث دفرمگی (تغییر شکل) سپر در ناحیه گوشهها شود.
نکته بسیار مهم این است که اگر سپر در ناحیه گوشهها دچار دفرمگی شود، زاویه قرارگیری سنسورهای التراسونیک و رادارهای نقطه کور که در نزدیکی شبرنگ نصب شدهاند، تغییر میکند. این تغییر زاویه هرچند میلیمتری، باعث ایجاد خطای محاسباتی در سیستم تشخیص موانع شده و بوقهای هشدار بیدلیل (False Alarms) در هنگام دنده عقب یا تغییر لاین را به همراه خواهد داشت.
| شاخصههای مهندسی و عملکردی | شبرنگ سپر اصلی (Genuine OEM) | شبرنگ سپر متفرقه (Fake / Non-standard) |
|---|---|---|
| هندسه اپتیکال و شدت بازتاب | استفاده از میکروپریسمهای گوشهمکعبی نانومتری؛ بازتاب ۱۰۰ درصدی نور به سمت راننده هدف در تاریکی مطلق. | قالبگیری نامنظم منشورها؛ پراکندگی شدید نور، تاریک بودن قطعه در شب و عدم تشخیص خودرو از فاصله دور. |
| مقاومت پلیمری در برابر اشعه UV | دارای افزودنیهای تثبیتکننده UV؛ حفظ رنگ قرمز ترافیکی و شفافیت طلق در استفاده طولانیمدت. | فاقد افزودنیهای محافظ؛ تغییر رنگ سریع به صورتی و سفید شدن طلق پس از یک فصل قرارگیری زیر آفتاب. |
| استاندارد آببندی و عایقبندی | استفاده از جوش اولتراسونیک پیوسته؛ کاملا نفوذناپذیر در برابر آب، رطوبت و گرد و غبار (استاندارد IP67). | استفاده از چسبهای بیکیفیت؛ نفوذ سریع آب در کارواش، جمع شدن گل و لای درون شبرنگ و کور شدن منشورها. |
| دقت ابعادی و ایمنی سپر (Fitment) | انحنای دقیق و خارهای استاندارد؛ نصب بدون تنش، حفظ فرم آیرودینامیک سپر و عدم اختلال در کار سنسورها. | عدم تطابق انحنا؛ نیاز به فشار زیاد برای نصب، ایجاد دفرمگی در سپر و ایجاد خطای زاویهای در رادار BSM. |
