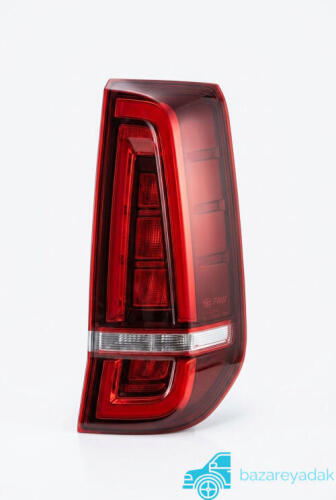

بررسی جامع مهندسی، اپتیکال و راهنمای فنی چراغ خطر عقب بستیون NAT برقی
در معماری پیچیده خودروهای الکتریکی مدرن، سیستمهای روشنایی فراتر از یک ابزار ساده برای دیدن و دیده شدن عمل میکنند. این سیستمها به عنوان زبان تعاملی خودرو با محیط پیرامون، بخشی جداییناپذیر از ایمنی فعال (Active Safety) و آیرودینامیک بدنه به شمار میروند. خودروی بستیون NAT (Bestune NAT)، به عنوان یک ون الکتریکی (MPV) پیشگام که برای ناوگان حملونقل هوشمند و استفادههای خانوادگی طراحی شده است، از سیستم روشنایی بسیار پیشرفتهای بهره میبرد.
جهت سفارش و خرید لوازم یدکی خودرو های چینی میتوانید از سایت ما دیدن کنید .
فلسفه طراحی و نقش آیرودینامیکی چراغ خطر بستیون NAT
در خودروهای درونسوز سنتی، فرم چراغها عمدتاً بر اساس زیباییشناسی (Esthetics) تعیین میشد. اما در خودروهای تمام الکتریکی (EV) مانند بستیون NAT، هر میلیمتر از سطح بدنه برای غلبه بر مقاومت هوا و افزایش پیمایش (Range) باتری محاسبه میشود.
چراغ خطر عقب بستیون، در منتهیالیه گوشههای عقب خودرو نصب میشود؛ یعنی دقیقاً نقطهای که جریان هوای عبوری از کنارههای بدنه (Boundary Layer) قصد جدا شدن از خودرو را دارد. مهندسان FAW سطح بیرونی لنز این چراغ را به گونهای طراحی کردهاند که به عنوان یک لبه جداکننده جریان هوا (Aero-edge) عمل کند.
این طراحی هندسی باعث میشود تا گردابههای هوایی (Vortices) ایجاد شده در پشت خودرو به حداقل برسند. با کاهش تلاطم هوا در قسمت عقب، ناحیه کمفشار پشت خودرو کوچکتر شده و در نتیجه ضریب درگ (Drag Coefficient -Cd) کاهش مییابد. محاسبات دینامیک سیالات محاسباتی (CFD) نشان میدهد که حتی اصلاحات میلیمتری در انحنای چراغ خطر ، میتواند تاثیر مستقیمی بر کاهش مصرف انرژی موتور الکتریکی در سرعتهای بزرگراهی داشته باشد.
تحلیل ساختار اپتیکال و مهندسی متریال در چراغ خطر بستیون NAT
یک مجموعه چراغ خطر عقب استاندارد، صرفاً یک محفظه پلاستیکی با چند لامپ نیست. این قطعه یک سیستم اپتیکال پیچیده است که از چندین لایه مهندسی شده تشکیل شده است:
- ۱. لنز خارجی (Outer Lens)؛ سپر دفاعی و فیلتر نوری
خارجیترین لایه چراغ خطر گلگیر بستیون، وظیفه محافظت از اجزای داخلی و همزمان عبور دادن نور با کمترین میزان پراکندگی را بر عهده دارد. در قطعات اورجینال، این لنز از پلیمتیل متاکریلات (PMMA) یا پلیکربنات (PC) گرید اپتیکال ساخته میشود.
پلیمتیل متاکریلات (PMMA): مقاومت بینظیری در برابر اشعه ماوراء بنفش (UV) خورشید دارد و در طول سالیان دراز دچار زردشدگی (Yellowing) یا کدورت نمیشود. ضریب انتقال نور در این ماده بسیار بالا است.پوششهای سطحی: روی این لنزها یک لایه پوشش ضد خش (Anti-Scratch Coating) اعمال میشود تا در برابر برخورد ذرات معلق در هوا و برسهای کارواش مقاومت کند. - ۲. ماتریس LED و رفلکتورهای داخلی (Reflector & Diode Matrix)
منابع نوری در چراغ خطر گلگیر بستیون از نوع دیودهای ساطعکننده نور (LED) هستند. برخلاف لامپهای هالوژنی که نور را در تمام جهات ساطع میکنند، LED ها نور جهتدار تولید میکنند.
برای ایجاد یک سطح نوری یکنواخت (Homogeneous Illumination) و جلوگیری از دیده شدن نقطهای دیودها، از رفلکتورهای پارابولیک و دیفیوزرهای داخلی با الگوهای میکرو-منشوری (Micro-prisms) استفاده میشود. این ساختار بر اساس قوانین شکست نور اسنل طراحی شده است تا نور قرمز با طول موجی در حدود 620 تا 750 نانومتر را با شدت بالا و به صورت یکدست به سمت عقب خودرو پرتاب کند، بدون آنکه باعث خیرگی چشم (Glare) رانندگان پشتی شود. - ۳. مدیریت حرارتی (Thermal Management)
گرچه LED ها نسبت به لامپهای رشتهای راندمان بسیار بالاتری دارند و گرمای کمتری تولید میکنند، اما همین مقدار گرمای اندک نیز در صورت عدم دفع صحیح ، باعث افت شدت نور (Lumen Depreciation) و کاهش عمر دیودها میشود. در پشت بردهای الکترونیکی چراغ خطر عقب بستیون اصلی، هیتسینکهای آلومینیومی ظریفی تعبیه شده است تا حرارت ناشی از چیپستها را به بدنه پشتی (Housing) و سپس به محیط بیرون منتقل کند.
ادغام الکترونیکی با شبکه CAN-bus و سیستم BCM در چراغ خطر عقب NAT برقی
بستیون NAT به عنوان یک خودروی هوشمند، از معماری شبکه الکترونیکی یکپارچه بهره میبرد. چراغ خطر عقب این خودرو مستقیماً به سیستم مدیریت بدنه (Body Control Module – BCM) متصل است. این یکپارچگی ویژگیهای فنی منحصربهفردی را به همراه دارد:
- ۱. مدیریت مصرف انرژی: در خودروهای برقی ، هر وات انرژی ذخیره شده در باتری ارزشمند است. سیستم BCM با تنظیم دقیق ولتاژ و جریان ارسالی به چراغها (با استفاده از تکنیکهای مدولاسیون پهنای پالس یا PWM)، مصرف انرژی آنها را در بهینهترین حالت نگه میدارد.
- ۲. سیستم عیبیابی خودکار (OBD): در صورت قطعی مدار، سوختن بلوکهای LED و یا تغییر مقاومت داخلی چراغ خطر به دلیل اتصالی، ماژول BCM این تغییرات اهمی را تشخیص داده و فوراً یک کد خطا (DTC) ثبت میکند. همچنین راننده از طریق هشدارهای روی صفحه کیلومتر از نقص در سیستم روشنایی مطلع میشود.
- ۳. سیستم هشدار ترمز اضطراری (ESS): در ترمزگیریهای شدید و ناگهانی، سیستم ترمز ABS پیغامی به شبکه CAN ارسال میکند و BCM با دریافت این پیام، چراغهای خطر (از جمله چراغ خطر) را به حالت چشمکزن سریع درمیآورد تا رانندگان پشتی را از خطر تصادف آگاه سازد. این عملکرد نیازمند زمان پاسخگویی (Response Time) در حد میلیثانیه است که تنها با LED های باکیفیت قطعه اصلی محقق میشود.
استانداردهای نفوذپذیری و عایقبندی (IP Rating) چراغ خطر عقب بستیون
چراغ خطر بستیون در معرض مستقیم تغییرات شدید جوی، بارانهای سیلآسا، برف و پاشش آب پرفشار در کارواش قرار دارد. نفوذ کوچکترین میزان رطوبت به داخل محفظه چراغ، باعث ایجاد پدیده بخارگرفتگی (Condensation) روی لنز داخلی، سولفاته شدن اتصالات الکترونیکی و در نهایت سوختن بردهای LED میشود.
چراغهای اورجینال این خودرو دارای استاندارد عایقبندی IP67 و IP6K9K هستند. برای رسیدن به این سطح از نفوذناپذیری، در فرآیند تولید از دو تکنولوژی اصلی استفاده میشود:
- جوش اولتراسونیک پلاستیک (Ultrasonic Welding): به جای استفاده از چسبهای معمولی، لنز خارجی با استفاده از امواج فراصوت و ایجاد حرارت موضعی ، به صورت مولکولی به هوزینگ پشتی (بدنه پلاستیکی تیره رنگ) جوش داده میشود. این اتصال دائمی، احتمال ایجاد درز و نفوذ آب را به صفر میرساند.
- غشاهای تنفسی (Gore-Tex Vents): با وجود آببندی کامل ، هوای داخل چراغ بر اثر روشن شدن LED ها گرم و منبسط میشود. برای جلوگیری از افزایش فشار داخلی و همچنین خروج رطوبت احتمالی ناشی از تغییرات دمایی (نقطه شبنم)، در پشت چراغ فیلترهای تنفسی خاصی تعبیه شده است که اجازه عبور مولکولهای هوا را میدهند، اما در برابر عبور قطرات آب غیرقابل نفوذ هستند.
جدول مقایسه فنی: چراغ خطر اورجینال فاو در برابر نمونههای افترمارکت (کپی)
تفاوت قطعات اصلی با قطعات تقلبی تنها در ظاهر نیست، بلکه در عملکرد، ایمنی و طول عمر آنها نهفته است. جدول زیر این تفاوتها را با جزئیات مهندسی برای چراغ خطر گلگیر بستیون بررسی میکند:
| شاخصه مهندسی و عملکردی | چراغ خطر اورجینال (Genuine FAW) | چراغ خطر کپی / افترمارکت |
|---|---|---|
| متریال لنز خارجی | پلیمتیل متاکریلات (PMMA) با پوشش UV-Cured، مقاومت بالا در برابر زردشدگی و کدر شدن. | پلاستیک فشرده معمولی (گاهی بازیافتی)، کدر شدن و ترکخوردگی (Crazing) زیر نور آفتاب طی کمتر از یک سال. |
| کیفیت و عمر LED ها | استفاده از چیپهای استاندارد خودرویی با هیتسینک حرارتی، عمر مفید بالای ۵۰,۰۰۰ ساعت کاری. | دیودهای تجاری ارزانقیمت بدون مدیریت حرارتی، افت سریع شدت نور و سوختن موضعی (چشمکزن شدن). |
| فیتمنت و دقت ابعادی (Fitment) | قالبگیری لیزری؛ تطابق کامل درزها (Panel Gaps) با لبه گلگیر و سپر، حفظ آیرودینامیک. | خطای ابعادی در قالبگیری؛ ایجاد درزهای ناهماهنگ، نفوذ صدای باد به کابین و ظاهری نامطلوب. |
| سازگاری با سیستم CAN-bus | کالیبراسیون دقیق مقاومت و جریان؛ عدم ایجاد خطای سیستم در BCM و عملکرد صحیح ESS. | اختلاف در مقاومت مدار؛ بروز خطاهای مکرر در پشت آمپر و احتمال آسیب به مدارهای کنترلی BCM. |
| تکنولوژی آببندی (Sealing) | جوش اولتراسونیک و دارای غشای تنفسی؛ استاندارد IP67، بدون هیچگونه بخارگرفتگی داخلی. | استفاده از چسبهای سیلیکونی ضعیف؛ نفوذ سریع آب پس از کارواش و ایجاد اتصالی در برد چراغ. |
نشانههای خرابی و پروتکلهای عیبیابی چراغ خطر روی گلگیر
با وجود اینکه سیستمهای روشنایی LED برای کارکرد مادامالعمر (Life-time) طراحی میشوند، اما عوامل محیطی، تصادفات ترافیکی خفیف و یا نوسانات شدید برق میتوانند منجر به خرابی آنها شوند. به عنوان یک تکنسین یا مالک خودرو، توجه به نشانههای زیر ضروری است:
- ۱. نفوذ آب و بخارگرفتگی پایدار: اگر در صبحهای سرد زمستانی متوجه لایهای از بخار درون چراغ شدید که پس از چند ساعت از بین نمیرود، یا بدتر از آن، قطرات آب درون چراغ جمع شدهاند، این نشاندهنده شکستگی مویی روی لنز یا از بین رفتن سیل (آببندی) است. رطوبت به سرعت باعث اکسیداسیون بردهای الکترونیکی میشود.
- ۲. افت شدت نور یا سوختن بخشی از گرافیک چراغ: چراغ خطر عقب بستیون دارای گرافیک نوری پیوستهای است. اگر بخشی از این نوار نوری تاریک شده باشد، نشاندهنده سوختن یک یا چند دیود در آن مدار سری است.
- ۳. فلیکر زدن (Flickering) یا پرش نور: این حالت معمولاً به دلیل خرابی درایور داخلی چراغ، داغ شدن بیش از حد قطعات الکترونیکی و یا لقی در سوکتهای اتصال رخ میدهد.
- ۴. آلارمهای کاذب در صفحه کیلومتر: اگر خودرو به طور مداوم خطای سیستم روشنایی میدهد در حالی که چراغها ظاهراً روشن هستند، ممکن است مقاومت داخلی چراغ (به دلیل نیمسوز شدن) تغییر کرده باشد و ماژول BCM آن را به عنوان خرابی تشخیص دهد.
راهنمای تخصصی نصب و ریگلاژ چراغ خطر عقب
تعویض چراغ خطر بستیون، نیازمند دقت بالا و رعایت اصول مونتاژ است تا از آسیب به قطعات مجاور و حفظ عایقبندی بدنه اطمینان حاصل شود.
- آمادهسازی و دسترسی: برای باز کردن چراغ خطر ابتدا باید موکتها و تریمهای پلاستیکی داخل صندوق عقب در آن سمت آزاد شوند. پشت چراغ معمولاً سه الی چهار مهره تثبیتکننده وجود دارد.
- جدا کردن سوکتها: پیش از باز کردن مهرهها، باید سوکت اصلی شبکه برق از چراغ جدا شود. این سوکتها دارای خارهای قفلشونده و واشرهای سیلیکونی ضدآب هستند؛ لذا از کشیدن سیمها خودداری کنید و حتماً ضامن سوکت را با ابزار مناسب آزاد کنید.
- باز کردن و نصب قطعه جدید: پس از باز کردن مهرهها، چراغ قدیمی باید به آرامی و با حرکت مستقیم به سمت عقب کشیده شود تا پینهای راهنما (Guide Pins) از بدنه خارج شوند. هنگام نصب قطعه جدید، بسیار مهم است که واشر اسفنجی (Gasket) بین چراغ و بدنه خودرو کاملاً سالم و در جای خود مستقر باشد. این واشر از نفوذ آب باران به داخل صندوق عقب جلوگیری میکند.
- ریگلاژ و تنظیم درزها (Gap Alignment): پیش از سفت کردن نهایی مهرهها، باید فاصله چراغ جدید با لبههای گلگیر، سپر عقب و همچنین چراغ متحرک روی صندوق عقب بررسی شود. این فواصل باید در تمامی جهات یکسان (Uniform) باشند. سفت کردن بیش از حد مهرهها با گشتاور (Torque) نامناسب، میتواند باعث ایجاد تنش در پلاستیک بدنه چراغ و ترکخوردگی آن در طول زمان شود.
