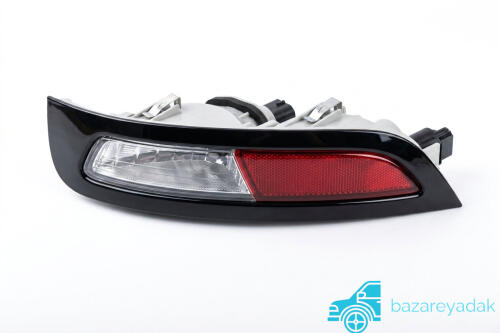

بررسی تخصصی، اپتیکال و راهنمای فنی مه شکن عقب بستیون NAT برقی
در معماری خودروهای الکتریکی (EV) مدرن مانند بستیون نات (Bestune NAT)، سیستمهای روشنایی دیگر تنها ابزاری برای روشن کردن مسیر نیستند؛ بلکه به عنوان زبان ارتباطی خودرو با محیط پیرامون و بخشی از سیستم ایمنی فعال (Active Safety) شناخته میشوند. در این میان، مهشکن عقب (Rear Fog Lamp) قطعهای است که شاید در استفادههای روزمره کمتر مورد توجه قرار گیرد، اما در شرایط جوی بحرانی، مرز بین یک رانندگی ایمن و یک تصادف زنجیرهای مرگبار را تعیین میکند.
برای مشاهده و خرید لوازم یدکی بستیون NAT برقی با ما درارتباط باشید .
فیزیک نور و اهمیت استراتژیک مهشکن عقب بستیون در شرایط نامساعد
برای درک عملکرد مهشکن، ابتدا باید به فیزیک نور و رفتار آن در محیطهای دارای ذرات معلق (مانند قطرات ریز آب در مه یا کریستالهای یخ در برف) بپردازیم. چراغهای خطر عقب (Tail lights) در شرایط عادی برای دیده شدن در شب کافی هستند، اما در هوای مهآلود، شدت نور آنها به دلیل پدیده پراکندگی (Scattering) به شدت افت میکند.
طبق قوانین فیزیک اپتیک و رابطه پراکندگی رایلای (Rayleigh scattering)، میزان پراکندگی نور با طول موج آن ارتباط معکوس دارد. با این حال، در پدیده مهگرفتگی، اندازه ذرات آب بزرگتر از طول موج نور است و پراکندگی «می» (Mie Scattering) رخ میدهد که باعث ایجاد یک پرده سفید و بازتاب نور به سمت خود راننده (در چراغهای جلو) و محو شدن کامل خودرو (در چراغهای عقب) میشود.
مهشکن عقب بستیون NAT با تولید یک پرتو نور قرمز بسیار متمرکز و با شدت بالا (High-Intensity)، قادر است این پرده ایجاد شده توسط ذرات معلق را بشکافد. شدت نور مهشکن عقب به طور استاندارد دهها برابر بیشتر از چراغهای خطر معمولی طراحی میشود تا طول موج قرمز رنگ آن در متراکمترین شرایط جوی نیز توسط شبکیه چشم راننده پشتی قابل تشخیص باشد.
آناتومی و ساختار مهندسی مهشکن عقب Bestune NAT
یک مجموعه مهشکن عقب استاندارد در خودروهای طراحی شده توسط FAW، از چندین لایه و ماژول دقیق تشکیل شده است که هماهنگی آنها ضامن عملکرد قطعه است:
- 1. لنز خارجی یا طلق شفاف (Outer Lens)
خارجیترین بخش مهشکن که مستقیماً در معرض عوامل محیطی (سنگریزه، اشعه UV، مواد شیمیایی کارواش) قرار دارد. در بستیون NAT اصلی، این لنز از پلیکربنات (PC) گرید اپتیکال یا پلیمتیل متاکریلات (PMMA) ساخته میشود. این متریال ضریب شکست نور مشخصی دارد و با لایههای ضد اشعه فرابنفش (UV-Coating) پوشانده میشود تا در طول زمان دچار زردشدگی (Yellowing) یا کدورت نشود. - 2. سیستم بازتابنده یا دیفیوزر داخلی (Reflector / Inner Diffuser)
در پشت لنز، ساختارهای هندسی بسیار دقیقی به صورت منشورهای کوچک (Micro-prisms) قالبگیری شدهاند. وظیفه این بخش، دریافت نور از منبع (لامپ یا LED) و هدایت آن به صورت یک پرتو خطی و متمرکز به سمت عقب است، به گونهای که نور به اطراف پخش نشده و صرفاً در خط دید راننده پشتی متمرکز شود. - 3. منبع تغذیه نور (Light Source)
خودروهای برقی به دلیل حساسیت به مصرف انرژی، در اکثر سیستمهای روشنایی از تکنولوژی دیودهای ساطعکننده نور (LED) بهره میبرند. LED های به کار رفته در مهشکن بستیون NAT دارای مصرف وات پایین اما لومن (Lumen) بسیار بالایی هستند و به دلیل تولید حرارت کمتر نسبت به لامپهای هالوژنی قدیمی، عمر مفیدی برابر با عمر خودرو دارند. - 4. هوزینگ و محفظه پشتی (Housing)
بدنه اصلی مهشکن که قطعات داخلی را در خود جای داده و به سپر خودرو پیچ میشود. این بخش عموماً از پلاستیکهای مقاوم در برابر حرارت مانند ABS یا ترکیب PC+ABS ساخته میشود تا در برابر لرزشهای جادهای و نوسانات دمایی ساختار خود را حفظ کند.
استانداردهای نفوذپذیری و عایقبندی (IP Rating) در سیستمهای ولتاژ پایین مهشکن عقب بستیون
یکی از حیاتیترین مشخصههای هر قطعه الکترونیکی خارجی در خودرو، مقاومت آن در برابر نفوذ آب و گردوغبار است. مهشکن عقب بستیون NAT در پایینترین بخش سپر عقب نصب میشود؛ یعنی دقیقاً جایی که بیشترین میزان پاشش آب از لاستیکهای عقب، گل و لای و نمکهای جاده در زمستان وجود دارد.
مهشکنهای اورجینال دارای استاندارد بینالمللی IP67 یا IP6K9K هستند. این بدان معناست که:
پوسته کاملاً در برابر نفوذ ریزترین ذرات گردوغبار عایق است.
قطعه میتواند غوطهوری موقت در آب یا پاشش پرفشار آب (هنگام استفاده از لانس کارواش) را بدون نفوذ رطوبت به داخل محفظه LED ها تحمل کند.
برای دستیابی به این سطح از عایقبندی، در فرآیند تولید از چسبهای پلیاورتان حرارتی و جوش اولتراسونیک پلاستیک (Ultrasonic Welding) برای اتصال لنز به هوزینگ استفاده میشود. قطعات متفرقه اغلب با چسبهای بیکیفیت مونتاژ میشوند که پس از چند بار کارواش، دچار بخارگرفتگی (Condensation) از داخل شده و باعث سولفاته شدن مدار الکترونیکی و سوختن LED ها میگردند.
ادغام مهشکن NAT با سیستم مدیریت الکترونیکی (CAN-bus)
خودروی بستیون NAT یک پلتفرم کاملاً الکترونیکی است که تمامی ماژولهای آن تحت شبکه CAN (Controller Area Network) با یونیت کنترل مرکزی (BCM) در ارتباط هستند.
مهشکن عقب مستقیماً به برق باتری متصل نیست ، بلکه توسط درایورهای هوشمند کنترل میشود. این سیستم مزایای مهندسی زیر را به همراه دارد:
- ۱. نظارت بر سلامت مدار: در صورت سوختن LED ها یا قطعی سیمکشی مهشکن، مقاومت مدار تغییر کرده و سیستم BCM با تشخیص افت جریان (با استفاده از قانون اهم V=IR )، سریعاً خطای مربوطه را در پشت آمپر راننده نمایش میدهد.
- ۲. مدیریت انرژی: سیستم میتواند در زمانهایی که باتری ۱۲ ولت خودرو (باتری کمکی) دچار افت ولتاژ شدید است، برای حفظ انرژی سیستمهای حیاتیتر، مدارات غیرضروری را موقتاً محدود کند.
مهشکنهای غیرکددار یا کپی، به دلیل عدم تطابق مقاومت داخلی با استانداردهای تعریف شده در ECU خودرو، باعث بروز آلارمهای کاذب (False Alarms) در صفحه کیلومتر میشوند.
جدول مقایسه مهندسی: مهشکن عقب اورجینال (FAW) در برابر نمونههای کپی (Aftermarket)
برای انتخاب هوشمندانه در زمان تعویض قطعه آسیبدیده، آگاهی از تفاوتهای ساختاری میان قطعات با اصالت و نمونههای بیکیفیت ضروری است. جدول زیر این تفاوتها را از منظر مهندسی بررسی میکند:
| شاخصه مهندسی | مهشکن اورجینال (مورد تایید کمپانی) | مهشکن متفرقه (کپی/فیک) |
|---|---|---|
| جنس لنز (طلق) | پلیکربنات اپتیکال با پوشش Anti-UV؛ مقاوم در برابر کدر شدن و تغییر رنگ به مرور زمان. | پلاستیک فشرده بازیافتی؛ کدر شدن سریع زیر نور خورشید و کاهش شدید پرتاب نور. |
| آببندی و ایزولاسیون | جوش اولتراسونیک و واشرهای سیلیکونی نسوز (IP67)؛ عدم نفوذ بخار آب در شرایط بارانی. | استفاده از چسبهای حرارتی ضعیف؛ بخارگرفتگی سریع و اتصالی کردن مدار الکترونیکی داخلی. |
| هندسه اپتیکال و رفلکتور | طراحی دقیق کامپیوتری؛ پرتاب نور متمرکز مستقیم بدون ایجاد خیرگی (Glare) برای راننده پشتی. | رفلکتورهای غیر استاندارد؛ پخش نور نامنظم که در مه کارایی ندارد و در هوای صاف آزاردهنده است. |
| سازگاری با سیستم برق | سوکتهای فابریک و درایور استاندارد؛ بدون ایجاد خطای ECU و سازگاری کامل با BCM. | تفاوت در مقاومت اهمی مدار؛ داغ شدن سیمکشی و ایجاد خطای مداوم در پشت آمپر. |
| دوام و طول عمر منبع نور | چیپستهای LED گرید خودرویی با هیتسینک مناسب؛ عمر مفید بالای ۵۰۰۰۰ ساعت. | استفاده از دیودهای ارزان قیمت بدون دفع حرارت؛ سوختن زودهنگام دیودها (چشمکزن شدن چراغ). |
راهنمای فنی: علائم خرابی و پروتکلهای تعویض مهشکن بستیون
با وجود طول عمر بالای قطعات الکترونیکی در صورت عدم تصادف، گاهی عواملی مانند ضربات ترافیکی خفیف، نوسانات شدید برقی یا استهلاک فیزیکی باعث خرابی مهشکن میشوند.
نشانههای نیاز به تعویض یا بررسی
- شکستگی یا ترکخوردگی لنز: حتی یک ترک مویی باعث نفوذ رطوبت به داخل محفظه میشود. رطوبت قاتل بردهای الکترونیکی و LED ها است.
بخارگرفتگی دائمی (Condensation): اگر قطرات آب درون طلق مهشکن جمع شده و پس از روشن ماندن چراغ تبخیر نمیشوند، نشاندهنده از بین رفتن سیل (Seal) آببندی قطعه است.
افت شدت نور یا سوختن موضعی LED ها: در صورت ضعیف شدن نور یا روشن نشدن بخشی از دیودها.
الزامات نصب در تعمیرگاه
مهشکن عقب بستیون NAT در قسمت پایینی سپر تعبیه شده است. برای تعویض اصولی، تکنسین باید به زیر خودرو دسترسی داشته باشد (ترجیحاً روی جک بالابر).
باز کردن خارهای پلاستیکی و براکتهای نگهدارنده باید با ابزارهای مخصوص (تریمپولر) انجام شود تا از شکستن پایههای متصل به پوسته سپر جلوگیری گردد.
پس از اتصال سوکتهای ضدآب (Waterproof Connectors)، باید از جا رفتن کامل پینها و قفل شدن خار سوکت اطمینان حاصل کرد، در غیر این صورت لرزش جاده باعث قطعی موقت جریان میشود.
