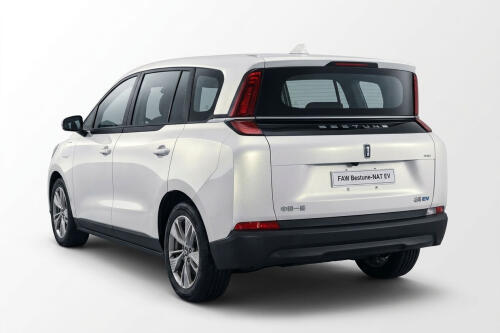

بررسی تخصصی، مهندسی و راهنمای کامل سپر عقب بستیون NAT برقی
صنعت خودروسازی نوین، به ویژه در حوزه خودروهای الکتریکی (EV) ، با تغییرات بنیادین در نگرش مهندسی همراه بوده است. بستیون نات (Bestune NAT) به عنوان یکی از محصولات استراتژیک گروه خودروسازی فاو (FAW)، نمونهای بارز از پلتفرمهای اختصاصی الکتریکی است که با هدف کاربری در ناوگانهای هوشمند و استفادههای شخصی طراحی شده است. در این خودروها، هر قطعه از بدنه تنها یک پوشش ظاهری نیست، بلکه بخشی از یک سیستم به هم پیوسته برای مدیریت انرژی، ایمنی و هوشمندسازی محسوب میشود.
مقدمهای بر نقش سپر عقب در پلتفرمهای الکتریکی
در خودروهای درونسوز سنتی ، سپر عقب عمدتاً وظیفه محافظت از سیستم اگزوز، باک سوخت و فضای صندوق را بر عهده داشت. اما در معماری خودروهای برقی مانند بستیون NAT، به دلیل حذف اگزوز و قرارگیری پکیج باتریها در کف خودرو و همچنین وجود موتور الکتریکی، معماری بخش عقب کاملاً دگرگون شده است.
سپر عقب بستیون نات علاوه بر وظیفه ذاتی خود یعنی جذب انرژی جنبشی در برخوردهای با سرعت پایین، سه نقش حیاتی دیگر نیز ایفا میکند:
- ۱. مدیریت جریان هوای عبوری از زیر بدنه برای بهینهسازی آیرودینامیک.
- ۲. ایجاد پلتفرم نصب برای شبکهای از سنسورهای کمکراننده (ADAS).
- ۳. محافظت از سیمکشیهای ولتاژ بالا (High Voltage) که ممکن است از بخش انتهایی خودرو عبور کنند.
آناتومی و اجزای تشکیلدهنده سیستم سپر عقب بستیون NAT
هنگامی که در صنعت خودرو از واژه «سپر» استفاده میشود، اغلب منظور تنها «پوسته پلاستیکی» بیرونی است؛ در حالی که سپر عقب یک مجموعه (Assembly) مهندسیشده است. سیستم سپر عقب بستیون NAT از لایهها و اجزای مختلفی تشکیل شده است که عملکرد نهایی قطعه به یکپارچگی آنها بستگی دارد:
-
1. پوسته سپر (Bumper Cover / Fascia)
خارجیترین لایه سپر که مستقیماً در معرض دید قرار دارد. در بستیون NAT، پوسته سپر با خطوط سیال و هماهنگ با زبان طراحی کلی بدنه فرمدهی شده است. این قطعه معمولاً به صورت خام (آسترخورده یا بدون آستر) به عنوان قطعه یدکی عرضه میشود و وظیفه تامین زیبایی ظاهری و دربرگرفتن سایر اجزا را دارد.
-
2. فوم جاذب انرژی (Energy Absorber)
درست در پشت پوسته سپر، یک لایه از فومهای متراکم (مانند پلیاستایرن منبسط شده یا EPP) قرار میگیرد. وظیفه این بخش، جذب و دفع انرژی ضربات در تصادفات با سرعت پایین (عموماً زیر ۸ کیلومتر بر ساعت) است. این فوم با تغییر شکل پلاستیک خود، مانع از انتقال شوک به شاسی اصلی خودرو میشود و پس از تصادف معمولاً باید تعویض گردد.
-
3. دیاق سپر یا تیرک تقویتی (Bumper Reinforcement Bar / Crash Bar)
اسکلت اصلی و فلزی سیستم سپر که به شاسی یا سابفریم خودرو پیچ میشود. دیاق سپر بستیون NAT از فولاد با مقاومت بالا، آلومینیوم اکسترود شده یا آلیاژهای کامپوزیتی ساخته میشود. این قطعه وظیفه دارد در تصادفات شدیدتر، انرژی جنبشی را در عرض شاسی توزیع کرده و از تغییر شکل اتاق جلوگیری کند.
-
4. براکتها و کشوییهای نگهدارنده (Bumper Brackets)
قطعات پلاستیکی یا فلزی کوچکی که پوسته سپر را روی بدنه (در محل اتصال با گلگیرهای عقب) فیکس میکنند. طراحی دقیق این براکتها باعث میشود درز (Gap) میان سپر و گلگیر در حد میلیمتری و کاملاً یکنواخت باقی بماند.
متریالشناسی: تکنولوژی پلیمرها در پوسته سپر
برای کاهش وزن کلی خودرو و افزایش مسافت قابل پیمایش با یک بار شارژ (Range)، خودروسازان استفاده از پلیمرهای پیشرفته را جایگزین فلزات سنگین کردهاند. پوسته سپر عقب بستیون NAT عمدتاً از ترکیب پلیمری PP-EPDM (پلیپروپیلن اصلاح شده با اتیلن پروپیلن دیان مونومر) و مواد معدنی تقویتکننده (Talc) ساخته میشود.
- نقش پلیپروپیلن (PP): پایه اصلی ساختار است که قابلیت قالبگیری تزریقی (Injection Molding) با دقت بالا را فراهم کرده و فرمپذیری سپر را تضمین میکند.
- نقش لاستیک EPDM: این ماده به ترکیب افزوده میشود تا خاصیت الاستیسیته (انعطافپذیری) سپر در دماهای پایین به شدت افزایش یابد. بدون EPDM، سپر در سرمای زمستان به شدت ترد و شکننده میشود و با کوچکترین ضربه میشکند.
- نقش تالک (Talc): برای افزایش پایداری ابعادی در برابر گرمای شدید خورشید و جلوگیری از دفرمگی (تاب برداشتن) سپر استفاده میشود.
این ترکیب متالوژیک-پلیمری باعث میشود پوسته سپر بتواند ضربات ملایم را جذب کرده و بدون ترک خوردگی به حالت اولیه خود بازگردد (خاصیت Memory Effect).
آیرودینامیک سپر عقب بستیون و تاثیر آن بر پیمایش خودروی برقی
در خودروهای الکتریکی ، مقاومت هوا (Drag) دشمن اصلی برد باتری است. مهندسان FAW طراحی سپر عقب بستیون NAT را با استفاده از تونل باد و نرمافزارهای دینامیک سیالات محاسباتی (CFD) بهینهسازی کردهاند.
در بخش زیرین سپر عقب، یک دیفیوزر (Diffuser) یکپارچه یا مجزا تعبیه شده است. جریان هوایی که از زیر کف صاف خودروی برقی عبور میکند، دارای سرعت بالا و فشار پایین است. هنگامی که این هوا به بخش عقب خودرو میرسد، دیفیوزر تعبیه شده در پایین سپر با ایجاد یک زاویه انبساطی کنترلشده، سرعت هوا را کاهش و فشار آن را افزایش میدهد تا با هوای محیط همفشار شود. این فرآیند، پدیده نامطلوب «ویک» (Wake) یا جریانهای گردابهای در پشت خودرو را به حداقل میرساند و با کاهش ضریب درگ ، مصرف انرژی در سرعتهای بزرگراهی را به شکل محسوسی کاهش میدهد.
تجهیزات الکترونیکی و سنسورهای ادغامشده در سپر عقب بستیون
سپر عقب در خودروهای مدرنی چون بستیون NAT، به یک هاب الکترونیکی تبدیل شده است. پوسته خام سپر دارای محلهای از پیش تعیینشده (سوراخها یا پایههای اتصال داخلی) برای نصب تجهیزات زیر است:
- سنسورهای التراسونیک پارک (Parking Sensors): این سنسورها که امواج فراصوت ساطع میکنند، باید با زاویه و فواصل میلیمتری در سپر نصب شوند. هرگونه اعوجاج در کیفیت ساخت سپر متفرقه باعث تغییر زاویه سنسور و تشخیص اشتباه موانع میشود.
- رادارهای نقطه کور و هشدار ترافیک متقاطع (BSM / RCTA): در برخی تریمهای مجهز، ماژولهای رادار در گوشههای داخلی سپر (پشت پوسته) نصب میشوند. جنس پلیمر سپر اورجینال به گونهای است که کمترین تداخل را با امواج رادار (در فرکانسهای ۲۴ یا ۷۷ گیگاهرتز) ایجاد کند. استفاده از بتونه ضخیم یا رنگهای غیراستاندارد در زمان تعمیر سپر میتواند باعث افت عملکرد این رادارها شود.
- چراغهای مهشکن عقب و رفلکتورها: محفظههایی برای قرارگیری چراغهای هشداردهنده در شرایط جوی نامساعد.
- دوربین دندهعقب: در برخی طراحیها، دوربین نیز در بخش مرکزی سپر یا بالای پلاک ادغام میشود.
- سیمکشیها (Wiring Harness): دسته سیمهای مربوط به سنسورها و چراغها که توسط گیرههای مخصوص در پشت سپر مهار میشوند تا از ارتعاش و قطعی مصون بمانند.
جدول مقایسه مهندسی: سپر عقب اورجینال (FAW) در برابر نمونههای کپی (Aftermarket)
تامین قطعه اصلی یکی از چالشهای تعمیرات بدنه است. در جدول زیر، پارامترهای فنی سپر عقب بستیون NAT در نمونه اورجینال با قطعات فیک مقایسه شده است:
| شاخصه مهندسی | سپر عقب اورجینال (تاییدیه FAW) | سپر عقب متفرقه (کپی/فیک) |
|---|---|---|
| ترکیب مواد پلیمری | ترکیب دقیق PP-EPDM، دارای انعطاف بالا و مقاومت در برابر شکنندگی زمستانه. | استفاده از پلاستیکهای بازیافتی یا PP خالص، ترد و شکننده، مستعد ترک در ضربات کوچک. |
| دقت ابعادی (Fitment) | تطابق ۱۰۰٪ با براکتها و خطوط گلگیر. نصب بدون نیاز به اعمال فشار یا حرارت. | عدم تطابق فواصل، ایجاد درزهای باز (Panel Gaps) ناموزون و احتمال ایجاد صدای زوزه باد. |
| سازگاری با رادارها (Wave Transparency) | ضخامت استاندارد دیواره پلیمری که امواج رادار نقطه کور را مسدود نمیکند. | ضخامت متغیر و ناهمگن که باعث خطای دید رادار و آلارمهای کاذب میشود. |
| پذیرش رنگ (Paint Adhesion) | آمادهسازی سطحی استاندارد در کارخانه، چسبندگی عالی پرایمر پلاستیک و عدم پوسته شدن. | وجود سیلیکونهای قالبگیری روی سطح که باعث فرار رنگ و پوسته شدن آن در کارواش میشود. |
| مقاومت حرارتی | عدم دفرمگی و تاب برداشتن زیر تابش مستقیم آفتاب تابستان. | افتادگی و تغییر شکل قطعه در دماهای بالا به دلیل فقدان افزودنیهای تثبیتکننده. |
پروتکلهای ترمیم در مقابل تعویض: رویکرد کارشناسی
هنگامی که سپر عقب بستیون NAT دچار آسیب میشود، تصمیمگیری بین ترمیم پلاستیک (جوش پلاستیک) و تعویض کامل پوسته نیازمند بررسی تخصصی است.
مواقعی که ترمیم بلامانع است: اگر سپر دچار خراشیدگیهای سطحی، رنگپریدگی یا پارگیهای کوچک (کمتر از ۵ سانتیمتر) در نواحی غیرحساس (دور از محل نصب سنسورها و رادارها) شده باشد، یک تکنسین ماهر با استفاده از دستگاههای جوش پلاستیک حرارتی و الکترودهای همجنس (الکترود PP) میتواند ساختار را ترمیم کند.
مواقعی که تعویض الزامی است:
- ۱. در صورت شکستگیهای وسیع که یکپارچگی ساختاری سپر از بین رفته باشد.
- ۲. آسیبدیدگی در محل نصب براکتها و خارهای اتصال به گلگیر (شکستگی خارها باعث افتادگی همیشگی سپر میشود).
- ۳. دفرمگی شدید پلاستیک در اثر حرارت یا کشیدگی که با حرارتدهی مجدد به فرم اولیه برنمیگردد.
- ۴. پارگی در محدودهای که رادارهای تشخیص نقطه کور نصب شدهاند؛ زیرا ضخامت بتونهای که برای ترمیم استفاده میشود، امواج رادار را دچار اختلال جدی (Attenuation) میکند.
مراحل فنی رنگآمیزی و نصب سپر عقب NAT خام
سپر عقب به عنوان یک قطعه یدکی، به صورت خام (معمولاً مشکی یا طوسی مات) عرضه میشود. پروسه تبدیل این قطعه خام به یک بخش هماهنگ با بدنه خودرو نیازمند رعایت اصول دقیق نقاشی صنعتی است:
- آمادهسازی سطح و چربیزدایی (Degreasing): سطح سپر خام آغشته به مواد جداکننده قالب (Release Agents) است. شستشوی دقیق با حلالهای مخصوص پلاستیک (Anti-Silicone) برای جلوگیری از ایجاد حفره (Fish-eye) در رنگ نهایی الزامی است.
- آستر پلاستیک (Plastic Primer / Adhesion Promoter): پلیپروپیلن ذاتا سطح صیقلی و غیرمتخلخلی دارد و رنگ به راحتی روی آن نمیچسبد. پاشش یک لایه پرایمر مخصوص پلاستیک به عنوان واسط شیمیایی، چسبندگی رنگ را تضمین میکند.
- پاشش رنگ بیسکوت (Basecoat) و کلیر (Clearcoat): پس از تطابق کامپیوتری کد رنگ بستیون NAT، رنگ اصلی پاشیده شده و سپس لایه محافظ شفاف (کلیر) برای ایجاد درخشش و مقاومت در برابر اشعه UV روی آن اعمال میشود.
- پخت در کابین رنگ: قطعه باید در دمای کنترلشده (معمولاً حدود ۶۰ درجه سانتیگراد) در اتاق رنگ پخته شود تا شبکه پلیمری رنگ به بلوغ برسد. دمای بالاتر ممکن است به ساختار پلاستیکی سپر آسیب برساند.
- مونتاژ متعلقات و نصب روی خودرو: پس از خنک شدن سپر، سنسورها، سیمکشیها و براکتها روی آن مونتاژ شده و با دقت روی شاسی و گلگیرها ریگلاژ میشود. در این مرحله، کالیبراسیون مجدد سنسورهای پارک از طریق دستگاه دیاگ توصیه میشود.
