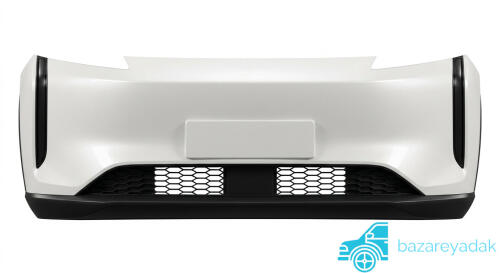

بررسی جامع و مهندسی سپر جلو بستیون NAT: آیرودینامیک، متریال و ادغام با سیستمهای هوشمند
در خودروهای درونسوز سنتی، سپر جلو عمدتاً وظیفه محافظت از رادیاتور و ایجاد یک چهره جذاب برای خودرو را بر عهده داشت. اما با ظهور معماری خودروهای تمام الکتریکی (EV)، پارادایم طراحی قطعات بدنه به طور کامل دگرگون شده است. خودروی بستیون NAT (Bestune NAT) به عنوان یک ون الکتریکی (MPV) پیشرفته که با هدف بهینهسازی مصرف انرژی و استفاده در ناوگانهای هوشمند توسعه یافته، از یک سپر جلوی بسیار مهندسیشده بهره میبرد.
نقش آیرودینامیک و مدیریت جریان هوا در سپر جلو بستیون
مهمترین چالش در خودروهای الکتریکی، غلبه بر مقاومت هوا برای افزایش شعاع حرکتی (Range) است. سپر جلو بستیون به عنوان اولین سطح تماس خودرو با جریان هوای عبوری (Stagnation Point)، نقشی حیاتی در تعیین ضریب پسار یا درگ دارد.
در علم آیرودینامیک، نیروی مقاومت هوا از طریق معادله محاسبه میشود که در آن چگالی هوا،سرعت خودرو و مساحت تصویر از روبهرو (Frontal Area) است. از آنجا که بستیون NAT به دلیل کلاس بدنه MPV دارای مساحت نسبتاً بزرگی است، مهندسان فاو (FAW) تمام تمرکز خود را بر کاهش ضریباز طریق فرمدهی سپر جلو معطوف کردهاند.
- ۱. حذف جلوپنجره مشبک (Grille-less Design)
برخلاف خودروهای بنزینی که نیازمند حجم عظیمی از هوا برای خنککاری موتور هستند، بستیون NAT دارای یک سپر جلوی یکپارچه و تقریباً بسته است. این طراحی یکپارچه باعث میشود تا جریان هوا بدون ایجاد تلاطم (Turbulence) در محفظه موتور، از روی کاپوت و کنارههای سپر به سمت عقب خودرو هدایت شود. این جریان آرام (Laminar Flow) به شدت در کاهش مصرف انرژی موتور الکتریکی در سرعتهای بالای ۶۰ کیلومتر بر ساعت موثر است. - ۲. پردههای هوایی (Air Curtains)
در دو طرف سپر جلو بستیون، ورودیهای هوای عمودی و ظریفی طراحی شده است که به آنها پرده هوایی میگویند. این مجاری، بخشی از هوای پرفشار جلوی سپر را به داخل محفظه چرخهای جلو هدایت کرده و آن را با سرعت بالا از روی سطح بیرونی رینگها عبور میدهند. این پرده هوای مجازی، از ایجاد گردابههای هوایی مخرب در اطراف چرخها جلوگیری کرده و پایداری دینامیکی خودرو را افزایش میدهد.
مهندسی مواد سپر جلو NAT برقی : تحلیل ساختار پلیمری PP-EPDM
متریال به کار رفته در ساخت سپر جلو بستیون، پلاستیکهای فشرده معمولی نیستند. سپرهای اورجینال این خودرو از کامپاند پیشرفتهای به نام PP-EPDM (پلیپروپیلن ترکیب شده با اتیلن پروپیلن دیان مونومر) تولید میشوند. ترکیب این مواد بر اساس نسبتهای دقیق شیمیایی صورت میگیرد تا خواص متضادی چون سختی و انعطافپذیری به طور همزمان تامین شوند.
- نقش پلیپروپیلن (PP): این پلیمر ترموپلاستیک ، ساختار اصلی و صلبیت (Rigidity) سپر را فراهم میکند. مقاومت کششی بالا و حفظ فرم هندسی در سرعتهای بالا و تحت فشار باد، بر عهده این بخش از متریال است.
- نقش الاستومر (EPDM): این ماده که نوعی لاستیک مصنوعی است، به ماتریکس پلیپروپیلن اضافه میشود تا خاصیت ضربهپذیری (Impact Resistance) را به ویژه در دماهای پایین به شدت افزایش دهد.
خاصیت حافظه پلیمری (Memory Effect)
یکی از ویژگیهای بارز سپر جلو بستیون با متریال اورجینال PP-EPDM ، برخورداری از «اثر حافظه» است. در تصادفات ترافیکی خفیف شهری، جایی که انرژی جنبشی برخورد در حد پایین است، این سپر میتواند دچار تغییر شکل پلاستیک موقت (فرورفتگی) شود. با اعمال حرارت کنترلشده توسط تکنسینهای PDR (صافکاری بدون رنگ)، زنجیرههای پلیمری تمایل دارند به فرم اولیه و قالبگیری شده خود در کارخانه بازگردند، بدون آنکه دچار پارگی یا ترکخوردگی شوند. این خاصیت در سپرهای متفرقه و ارزانقیمت به هیچ وجه وجود ندارد.
ایمنی عابر پیاده (Pedestrian Safety) و استانداردهای جذب ارتعاش
طراحی سپر جلو بستیون NAT به شدت تحت تاثیر پروتکلهای ایمنی عابر پیاده (مانند Euro NCAP و C-NCAP) قرار دارد. در حد فاصل پوسته پلیمری سپر و دیاق فلزی (Bumper Reinforcement)، یک جاذب انرژی (Energy Absorber) از جنس فوم پلییورتان با دانسیته بالا یا شبکههای پلاستیکی خردشونده قرار دارد.
هنگام برخورد با عابر پیاده، فرم منحنی قسمت بالایی سپر (محل تلاقی با درپوش موتور) و ساختار انعطافپذیر شبکه پایینی، به گونهای مهندسی شدهاند که انرژی ضربه را در یک بازه زمانی طولانیتر توزیع کنند. طبق قانون دوم نیوتن ، افزایش زمان برخورد باعث کاهش نیروی خالص وارد شده به اندامهای تحتانی عابر پیاده میشود. استفاده از سپرهای غیر استاندارد که از پلاستیکهای خشک و شکننده ساخته شدهاند، این مکانیزم حیاتی جذب انرژی را مختل کرده و آسیبهای جبرانناپذیری در پی خواهد داشت.
یکپارچگی سپر جلو بستیون با سیستمهای پیشرفته همیار راننده (ADAS)
در خودروهای مدرن، سپر جلو تنها یک محافظ فیزیکی نیست، بلکه به عنوان «چشمهای پنهان» خودرو عمل میکند. پشت و روی سطح سپر جلو بستیون، میزبان مجموعهای از سنسورهای دقیق است که عملکرد سیستمهای ایمنی فعال به آنها بستگی دارد:
- ۱. رادار موج میلیمتری (Millimeter-Wave Radar)
در بخش مرکزی و پشت قسمت پایینی سپر، رادار سیستم کروز کنترل تطبیقی (ACC) و ترمز اضطراری خودکار (AEB) نصب میشود. امواج الکترومغناطیسی ساطع شده از این رادار باید بدون افت کیفیت از پوسته سپر عبور کنند. متریال سپر اورجینال از نظر عبور امواج رادیویی (Radome Capability) کاملاً کالیبره شده است. اگر در رنگآمیزی سپر از بتونههای ضخیم یا رنگهای حاوی ذرات متالیک غیرمجاز استفاده شود، و یا زاویه قالبگیری سپر کپی حتی یک درجه انحراف داشته باشد، امواج رادار دچار شکست یا بازتابش اشتباه شده و سیستم ترمز اضطراری خودرو از کار میافتد. - ۲. سنسورهای اولتراسونیک پارک
بر روی سپر جلو بستیون سنسورهای فراصوت برای تشخیص موانع در فواصل نزدیک نصب میشوند. سوراخهای مربوط به این سنسورها در قطعه اصلی با تکنولوژی پانچ لیزری ایجاد میشوند تا هیچگونه پلیسه یا زائده پلاستیکی در لبهها وجود نداشته باشد. هرگونه ناهمواری در لبه محل نصب، میتواند باعث ایجاد خطای رزونانس و بوق زدنهای کاذب سنسور در هنگام حرکت شود.
سیستم مدیریت حرارتی باتری و دریچههای هوشمند (AGS) خودرو بستیون NAT
اگرچه بستیون NAT جلوپنجره سنتی ندارد، اما در پایینترین قسمت سپر جلو، یک ورودی هوای شبکهای تعبیه شده است. این شبکه وظیفه تامین هوای تازه برای کندانسور سیستم تهویه مطبوع و همچنین رادیاتور سیستم مدیریت حرارتی باتری (BTMS) را بر عهده دارد.
در پشت این بخش از سپر، سیستم دریچههای هوای فعال (Active Grille Shutters) قرار گرفته است. در فصل زمستان و زمانی که باتریها سرد هستند، این دریچهها بسته میشوند تا با جلوگیری از ورود هوای سرد، باتریها سریعتر به دمای بهینه کاری (حدود ۲۰ تا ۳۰ درجه سانتیگراد) برسند. طراحی دقیق شبکههای پایین سپر جلو بستیون تضمین میکند که جریان هوا به طور یکنواخت و با فشار مناسب به این دریچهها برخورد کند.
جدول مقایسه فنی: سپر جلو بستیون اورجینال در برابر نمونههای کپی
شناخت تفاوتهای بنیادین میان قطعات اصلی کمپانی فاو و محصولات متفرقه بازار (Aftermarket/Fake)، برای جلوگیری از هزینههای ثانویه و حفظ ایمنی خودرو ضروری است. جدول زیر این تفاوتها را تشریح میکند:
| شاخصه مهندسی و کیفی | سپر جلو بستیون اورجینال (FAW Genuine) | سپر جلو افترمارکت / کپی |
|---|---|---|
| ترکیب شیمیایی متریال | آلیاژ استاندارد PP-EPDM با درصد الاستومر بالا، انعطافپذیر و مقاوم در برابر پارگی. | پلاستیک بازیافتی یا PP خالص بدون الاستومر، بسیار خشک و شکننده در تصادفات سبک. |
| دقت کالیبراسیون رادار (ADAS) | ضخامت یکنواخت پلیمری در ناحیه رادار، بدون ایجاد اختلال در امواج الکترومغناطیسی. | ضخامت ناهماهنگ؛ باعث خطای انکسار امواج و از کار افتادن سیستم ترمز اضطراری (AEB) میشود. |
| دقت ابعادی و فیتمنت (Fitment) | قالبگیری تزریقی فشار بالا (Injection Molding)؛ فواصل یکسان (Panel Gaps) با کاپوت و گلگیرها. | اعوجاج در لبهها؛ نیازمند اعمال فشار و حرارت برای نصب، ایجاد درزهای ناهماهنگ و زشت. |
| کیفیت آستر (Primer) پلاستیک | دارای پرایمر کوره ای فابریک با چسبندگی مولکولی، آماده برای پاشش رنگ نهایی. | بدون پرایمر استاندارد؛ احتمال پوسته شدن و ریزش رنگ با فشار آب کارواش بسیار بالا است. |
| ایمنی عابر پیاده | دارای مناطق شکست کنترل شده (Crumple Zones) جهت جذب ارتعاش و کاهش آسیب به عابر. | صلبیت غیر استاندارد؛ انتقال مستقیم انرژی ضربه به عابر پیاده و شاسی خودرو. |
راهنمای تخصصی رنگآمیزی و نصب سپر جلو بستیون
سپر جلو بستیون عمدتاً به صورت خام (آستر شده) در بازار یدک عرضه میشود. فرآیند رنگآمیزی و نصب این قطعه به دلیل وجود سنسورها و رادارها، نیازمند رعایت پروتکلهای خاصی است:
- ۱. آمادهسازی و پرایمر (Primer Application): با وجود اینکه قطعات اصلی دارای آستر اولیه هستند ، اما پیش از رنگآمیزی باید سطح قطعه با حلالهای مخصوص پلاستیک (Plastic Prep) کاملاً چربیزدایی شود. استفاده از آسترهای دو جزئی (2K Primer) برای ایجاد بستر مناسب رنگ الزامی است.
- ۲. افزودنیهای الاستیک (Flex Agents): از آنجا که سپر جلو در معرض لرزش مداوم و برخورد سنگریزههای جاده قرار دارد، رنگساز باید حتماً از افزودنیهای انعطافپذیر (Flex Additives) در ترکیب کیلر (Clear Coat) استفاده کند تا از ترک خوردن رنگ بر اثر ارتعاشات جلوگیری شود.
- ۳. محدودیتهای رنگآمیزی در ناحیه رادار: در قسمت مرکزی پایین سپر که رادار پشت آن نصب میشود، ضخامت لایه رنگ و کیلر نباید از حد مجاز (معمولاً حدود 150 میکرون) تجاوز کند. همچنین استفاده از بتونه پلاستیک در این ناحیه مطلقاً ممنوع است، زیرا فلزات موجود در بتونه امواج رادار را مسدود میکنند.
- ۴. نصب و ریگلاژ نهایی: هنگام نصب سپر جلو بستیون روی خودرو، باید تمامی خارهای پلاستیکی و براکتهای راهنما (Guide Brackets) زیر چراغهای جلو کاملاً سالم باشند. سفت کردن پیچهای زیرین سپر باید با گشتاور مناسب انجام شود تا از اعمال تنش پسماند به پوسته پلیمری جلوگیری گردد. در نهایت، پس از نصب کامل، انجام فرآیند کالیبراسیون مجدد (Recalibration) برای سنسورهای زاویه فرمان و رادار جلو توسط دستگاه دیاگ تخصصی اکیداً توصیه میشود.
برای مشاهده و خرید لوازم یدکی بستیو NAT برقی از سایت ما دیدن کنید .
