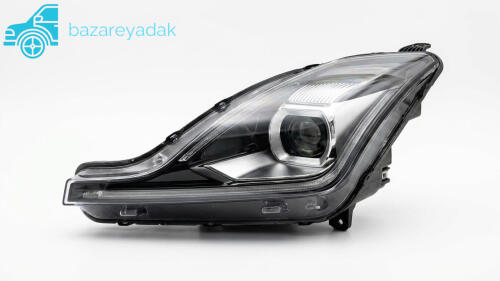

تحلیل مهندسی و بررسی تخصصی چراغ جلو بستیون NAT: کالبدشکافی سیستم روشنایی خودروهای برقی
در صنعت خودروسازی مدرن، به ویژه در کلاس خودروهای تمام الکتریکی مانند بستیون ان ای تی (Bestune NAT) ، سیستمهای روشنایی دچار یک دگردیسی کامل و بنیادین شدهاند. چراغهای جلو دیگر صرفاً محفظههایی پلاستیکی حاوی لامپهای هالوژن سنتی و رفلکتورهای ساده فلزی نیستند؛ بلکه به ماژولهای بسیار پیچیده الکترو-اپتیکالی تبدیل شدهاند که شامل بردهای مدار چاپی، میکروکنترلرهای هوشمند، دیودهای ساطعکننده نور با توان بالا و سیستمهای مدیریت حرارتی پیشرفته میباشند.
جهت ثبت سفارش و خرید لوازم یدکی بستیون NAT با ما درارتباط باشید .
فیزیک اپتیک و مهندسی روشنایی در چراغ جلو بستیون NAT برقی
هدف اصلی و بنیادین هر سیستم روشنایی در وسایل نقلیه، تامین حداکثر دید موثر برای راننده با کمترین میزان تابش خیرهکننده و آزاردهنده برای سایر کاربران جاده است . در چراغ جلو بستیون NAT ، این تعادل ظریف از طریق به کارگیری تکنولوژی نورپردازی حالت جامد و مهندسی فوقالعاده دقیق لنزها به دست آمده است. بررسی این سیستم نیازمند شناخت اجزای اپتیکال و رفتار نور در این ماژول است .
تکنولوژی دیودهای ساطعکننده نور (High-Power LEDs)
برخلاف لامپهای رشتهای کلاسیک که بر اساس مقاومت الکتریکی تنگستن و تولید حرارت شدید نور ساطع میکنند، تکنولوژی ال ای دی بر مبنای پدیده الکترولومینسانس در مواد نیمههادی کار میکند. چراغهای اصلی این خودرو از آرایههایی با لومینانس و شدت روشنایی بسیار بالا بهره میبرند. مهندسان طراح با استفاده از شبیهسازیهای پیشرفته کامپیوتری، آرایش چیپهای نوری را به گونهای طراحی کردهاند که میزان روشنایی در فواصل دور جلوی خودرو به حداکثر برسد، در حالی که پراکندگی نور در زوایای نامطلوب و کورکننده عملا به صفر متمایل شود. این دقت در طراحی باعث میشود که راننده در تاریکی مطلق جادههای برونشهری، بدون ایجاد مزاحمت برای خودروهای لاین مقابل، دید کاملی از مسیر و موانع احتمالی داشته باشد.
لنزهای پلیکربنات و اهمیت خط کات نور (Cut-off Line)
نور خام تولید شده توسط چیپهای نیمههادی به تنهایی فاقد جهتگیری مناسب و کاربردی است. وظیفه شکلدهی ، تمرکز و هدایت پرتوهای نوری در چراغ جلو بستیون بر عهده مجموعهای از رفلکتورهای سهموی و لنزهای متمرکزکننده از جنس پلیکربنات با گرید اپتیکال است. این متریال بسیار شفاف ، پرتوهای نور را شکسته و الگوی نوری بسیار دقیق و استانداردی به نام خط کات را در حالت نور پایین ایجاد میکند.
این خط در واقع یک مرز تند و تیز بین تاریکی و روشنایی است که معمولاً به شکل یک پله نامتقارن طراحی میشود. در استانداردهای ترافیکی، سمت راست این خط زاویهای ملایم به سمت بالا دارد تا تابلوهای راهنمایی و کنار جاده را به خوبی روشن کند، در حالی که سمت چپ آن کاملاً افقی و پایینتر است تا به هیچ وجه چشم رانندگانی که از روبهرو میآیند را آزار ندهد. هرگونه نقص در قالبگیری، استفاده از مواد بازیافتی یا مونتاژ غیردقیق لنزهای داخلی در نمونههای کپی و غیرمجاز، باعث محو شدن این خط، ایجاد هاله نوری و در نتیجه تولید خیرگی بسیار خطرناک میشود که ریسک تصادفات شبانه را به شدت افزایش میدهد.
پوششهای محافظ و مقاومت در برابر اشعه فرابنفش
لنز بیرونی چراغ که در تماس مستقیم با محیط خارجی، باد، باران و نور خورشید است، از پلیکربنات مقاوم در برابر ضربه و تنشهای مکانیکی ساخته میشود. با این حال، با وجود مقاومت ضربهای بالا، پلیکربنات خام در برابر پرتوهای فرابنفش خورشید و سایش مکانیکی بسیار حساس و آسیبپذیر است. به همین دلیل، در خط تولید قطعات اصلی، یک لایه پوشش سخت و پلیمری مبتنی بر رزینهای خاص تحت شرایط کنترل شده روی لنز اعمال شده و پخته میشود. این لایه نانومتری و شفاف، از زرد شدن، کدر شدن، مات شدن و ایجاد خط و خشهای ریز در اثر برخورد ذرات معلق و شن و ماسه در سرعتهای بالا جلوگیری میکند. در قطعات تقلبی این لایه حذف شده و طلق چراغ پس از چند ماه قرارگیری در معرض آفتاب کاملا کدر و غیرقابل استفاده میشود.
سیستم مدیریت حرارتی پیشرفته (Thermal Management System)
یکی از بزرگترین تصورات غلط و رایج در میان عموم در مورد تکنولوژی ال ای دی این است که این لامپها هیچگونه حرارتی تولید نمیکنند. در واقعیت، اگرچه این منابع نوری در پرتو تابشی خود اشعه مادون قرمز ندارند و به همین دلیل نور آنها روی پوست سرد احساس میشود، اما بازدهی تبدیل انرژی آنها صد در صد نیست. بخش قابل توجهی از انرژی الکتریکی دریافتی در محل پیوند نیمههادی به حرارت متمرکز تبدیل میشود که باید به سرعت دفع گردد.
اهمیت کنترل دمای پیوند نیمههادی
دمای پیوند متغیری بسیار بحرانی و تعیینکننده در طول عمر، پایداری و کارایی چراغ جلو بستیون است. با افزایش این دما از حد مجاز، نه تنها شدت نور خروجی دچار افت شدید میشود، بلکه طول عمر مفید چیپ نوری نیز به صورت تصاعدی کاهش مییابد و در نهایت منجر به سوختن قطعه میشود.
برای حفظ این دما در محدوده کاملا ایمن ، در ساختار داخلی و پشت مدارهای الکترونیکی این قطعه، هیتسینکهای بزرگ و مهندسیشدهای از جنس آلومینیوم با طراحی پرههای خاص قرار گرفتهاند. این هیتسینکها حرارت تولید شده را به سرعت از برد مدار چاپی دریافت کرده و به هوای محصور در پشت چراغ یا محیط اطراف منتقل میکنند. در نمونههای ارزانقیمت و فیک، برای کاهش هزینههای تمام شده، از پلاستیکهای فشرده با روکش فلزی یا آلومینیومهای بازیافتی با ضریب انتقال حرارت بسیار پایین استفاده میشود که نتیجه قطعی آن، افت کیفیت نور پس از چند دقیقه روشن ماندن و سوختن زودهنگام ماژولهاست.
معماری الکترونیکی و یکپارچهسازی با شبکه هوشمند خودرو بستیون
بستیون NAT به عنوان یک وسیله نقلیه الکتریکی و هوشمند مدرن ، دارای یک معماری الکترونیکی پیچیده و شبکهبندی شده است . در این خودروها ، چراغ جلو بستیون صرفا با اتصال یک رله ساده و پایانههای باتری روشن نمیشود؛ بلکه عملکرد دقیق آن مستقیماً توسط واحد کنترل الکترونیکی بدنه خودرو و از طریق پروتکلهای شبکه هوشمند مدیریت و پردازش میگردد.
سیستم کنترل پالسهای الکتریکی
کنترل شدت روشنایی چراغهای روشنایی در روز یا همان دیلایت در این خودرو از طریق تکنیکهای پیشرفته الکترونیکی انجام میشود. در این روش، ولتاژ به صورت پالسهای بسیار سریع و غیرقابل رویت برای چشم انسان قطع و وصل میشود. هنگامی که چراغهای اصلی خاموش هستند، دیلایت با حداکثر توان روشن است، اما به محض روشن شدن چراغ نور پایین در تاریکی، سیستم هوشمند خودرو توان دیلایت را به میزان قابل توجهی کاهش میدهد تا نور آن در شب باعث خیرگی نشود و صرفا به عنوان چراغ موقعیت عمل کند. مدارهای تغذیه و درایورهای داخلی در چراغ اصلی، ظرفیت پردازش دقیق این دستورات را بدون ایجاد پدیده سوسو زدن یا پرش نور دارند.
چالش تطابق مقاومت و خطاهای شبکه
سیستم کنترل مرکزی خودرو به طور مداوم میزان جریان مصرفی مدار چراغها را پایش و مانیتور میکند. قطعات اصلی دارای مقاومت داخلی کاملاً کالیبره شده و مطابق با نرمافزار خودرو هستند. اگر به هر دلیلی از یک چراغ متفرقه با بردهای الکترونیکی بیکیفیت و غیر استاندارد استفاده شود، تغییر در میزان جریان کشیده شده باعث میشود کامپیوتر خودرو آن را به عنوان یک خطای اتصال کوتاه یا قطعی سیمکشی تشخیص دهد. در این حالت، سیستم برای محافظت از دسته سیمها، جریان آن خروجی را به طور کامل قطع میکند. این امر به صورت هشدارهای مداوم و آلارمهای رفع نشدنی در صفحه کیلومتر راننده نمایان میشود و عملکرد سیستم روشنایی را به طور کامل مختل میسازد.
استانداردهای عایقبندی رطوبتی و غشاهای تنفسی هوشمند در چراغ جلو NAT برقی
محفظه داخلی چراغ خودرو محیطی با نوسانات و تغییرات دمایی بسیار شدید است. روشن شدن ماژولهای نوری باعث گرم شدن و انبساط حجم هوای داخل محفظه میشود و خاموش شدن آنها در یک شب سرد پاییزی یا هنگام مراجعه به کارواش، باعث انقباض بسیار سریع هوا میگردد. این تغییرات فشار فیزیکی چالش بزرگی برای طراحی بدنه این قطعه محسوب میشود.
اگر چراغ جلو بستیون کاملاً کیپ و بدون هیچ منفذی باشد، این تغییرات فشار مداوم به مرور زمان باعث ترکیدن لنز، ایجاد ترکهای مویی یا از بین رفتن چسبهای آببندی دور قاب میشود. از سوی دیگر، اگر چراغ دارای سوراخ یا منفذ باز و بدون فیلتر باشد، آب، رطوبت، حشرات و گرد و غبار به راحتی وارد آن شده و رفلکتورها را کدر و مدارها را دچار سولفاته شدن میکنند.
مکانیزم تبادل هوای فیلتردار
برای حل این پارادوکس مهندسی، در قسمت پشت قاب پلاستیکی چراغ اصلی بستیون، از غشاهای تنفسی پلیمری و فیلترهای میکروسکوپی استفاده شده است. ساختار این غشاها به گونهای مهندسی شده است که منافذ آن از ابعاد قطرات آب بسیار کوچکتر، اما از ابعاد مولکولهای هوا و بخار آب اندکی بزرگتر است. در نتیجه، محفظه چراغ میتواند به راحتی اختلاف فشار داخل و خارج خود را متعادل کند و به اصطلاح نفس بکشد، در حالی که بالاترین استانداردهای مقاومت در برابر نفوذ آب و گرد و غبار به طور کامل حفظ میشود.
قطعات غیر اصلی معمولا فاقد این غشاهای تخصصی و گرانقیمت هستند و صرفاً از لولههای لاستیکی ساده به عنوان هواکش استفاده میکنند که به سرعت باعث ورود رطوبت و بخار گرفتگی دائمی در داخل لنز میشوند.
آیرودینامیک محفظه چراغ جلو سمت راست بستیون و تاثیر آن بر راندمان
در خودروی تمام الکتریکی بستیون ان ای تی، بهینهسازی برد حرکتی و میزان مسافت طی شده با هر بار شارژ، وابستگی بسیار شدیدی به کاهش مقاومت هوا در برابر حرکت خودرو دارد. طراحی بیرونی و قالبگیری چراغ جلو بستیون به گونهای انجام شده است که دقیقاً در امتداد خطوط بدنه، گلگیرها و سپر جلو قرار میگیرد و هیچگونه بیرونزدگی یا فرورفتگی غیر استانداردی ندارد.
فرم هندسی لنز بیرونی به عنوان یک سطح هدایتکننده جریان هوا عمل کرده و باد را بدون ایجاد گردابههای مختلکننده به سمت شیشه جلو و کنارههای خودرو هدایت میکند. وجود هرگونه درز نامنظم، فاصله غیر استاندارد یا عدم تطابق ابعادی به دلیل استفاده از چراغهای متفرقه و تقلبی، نه تنها ظاهر زیبای خودرو را به شدت تخریب میکند، بلکه با ایجاد مقاومت آیرودینامیکی پنهان، باعث افزایش مصرف انرژی باتری، ایجاد صدای سوت باد در سرعتهای بالا و کاهش برد حرکتی خودرو میشود.
| پارامتر ارزیابی فنی و کیفی | چراغ جلو بستیون اصلی (Genuine Parts) | چراغ جلو متفرقه (Aftermarket / Fake) |
|---|---|---|
| کیفیت و دوام لنز بیرونی | پلیکربنات گرید اپتیکال با پوشش ضد اشعه ماوراء بنفش؛ مقاوم در برابر زردشدگی تا چندین سال. | پلاستیک فشرده معمولی بدون پوشش محافظ؛ شروع کدر شدن و زرد شدن پس از چند ماه تابش آفتاب. |
| سیستم مدیریت حرارتی | هیتسینک آلومینیومی ماشینکاری شده، انتقال حرارت بهینه و حفظ دمای قطعات در محدوده کاملا مجاز. | آلیاژهای ارزان یا پلاستیک روکشدار؛ ناتوانی در دفع حرارت منجر به افت شدید نور و سوختن زودهنگام قطعه. |
| الگوی توزیع و پرتاب نور | خط کات کاملاً تیز و واضح، عدم ایجاد خیرگی برای سایرین، توزیع یکنواخت و گسترده نور در سطح جاده. | پراکندگی نور شدید، کور کردن رانندگان مقابل، ایجاد هاله و نقاط تاریک در مرکز میدان دید راننده. |
| سازگاری با شبکه الکترونیکی خودرو | مقاومت استاندارد؛ سازگاری کامل با سیستم مدیریت هوشمند و بدون ایجاد هیچگونه خطای نرمافزاری. | مدارهای غیر استاندارد؛ سوسو زدن نور در حالت دیلایت، قطع شدن ناگهانی جریان و ایجاد آلارم در پشت آمپر. |
| عایقبندی رطوبتی و طول عمر | استفاده از چسبهای صنعتی باکیفیت و غشاهای تنفسی استاندارد، جلوگیری کامل از نفوذ آب در شرایط سخت. | استفاده از چسبهای نامرغوب و هواکشهای ساده؛ مستعد بخارگرفتگی دائمی و نفوذ آب در زمان شستشو. |
راهنمای کالیبراسیون، نصب و تنظیم مکانیکی چراغ جلو سمت چپ بستیون
پس از خرید و نصب چراغ جلو بستیون، تنظیم دقیق زاویه تابش آن یک الزام ایمنی، فنی و حتی قانونی است. در خودروهای مدرن، تنظیم این قطعه صرفا به بستن چند پیچ خلاصه نمیشود و نیازمند رعایت اصول خاصی است.
برای تنظیم مکانیکی اصولی ، خودرو باید در یک سطح کاملاً افقی، تراز و در فاصله استاندارد از یک دیوار روشن قرار گیرد. فشار باد تایرها باید تنظیم بوده و خودرو فاقد بار اضافی در صندوق عقب باشد. با استفاده از پیچهای تنظیم تعبیه شده در پشت محفظه چراغ، زاویه تابش باید در محور عمودی دارای شیب منفی استانداردی باشد تا نور به سطح جاده برخورد کند و به آسمان نرود.
همچنین در صورت تعویض کامل ماژولها، گاهی نیاز است تا از طریق دستگاه دیاگ تخصصی، خطاهای قبلی ثبت شده در کامپیوتر خودرو پاک شده و قطعه جدید در شبکه یکپارچه خودرو تعریف و کالیبره شود تا سیستم به درستی متوجه حضور قطعه سالم و استاندارد گردد.
برای مشاهده و خرید لوازم یدکی میتوانید از سایت ما دیدن کنید .
