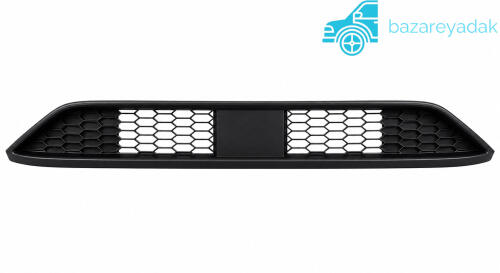

تحلیل مهندسی و بررسی تخصصی توری زیر سپر جلو بستیون NAT: کالبدشکافی آیرودینامیک و مدیریت حرارتی در خودروهای الکتریکی
در فرایند گذار از خودروهای مجهز به موتورهای احتراق داخلی (ICE) به سمت پلتفرمهای تمام الکتریکی (EV)، زبان طراحی و معماری مهندسی قسمت جلوی خودروها دچار یک انقلاب ساختاری شده است. در خودروهای سنتی، جلوپنجرههای عظیم برای ورود حجم انبوهی از هوا جهت خنککاری موتورهای بنزینی ضروری بودند. اما در خودروهای برقی نظیر بستیون ان ای تی (Bestune NAT)، بخش بالایی جلوپنجره معمولا کاملا مسدود و یکپارچه طراحی میشود تا کمترین مقاومت را در برابر باد داشته باشد. با این حال، نیاز به تبادل حرارت به طور کامل از بین نرفته است؛ بلکه به بخش پایینی خودرو، یعنی ناحیه سپر زیرین منتقل شده است.
برای ثبت سفارش و خرید لوازم یدکی بستیون NAT برقی ، با ما درارتباط باشید .
تغییر پارادایم در مدیریت جریان هوا: نقش توری زیر سپر جلو در خودرو بستیون NAT
برای درک اهمیت توری زیر سپر جلو بستیون ، ابتدا باید تفاوت نیازهای حرارتی یک خودروی برقی با یک خودروی بنزینی را بشناسیم. در یک خودروی برقی، ما با موتور احتراقی که صدها درجه سانتیگراد حرارت تولید کند روبرو نیستیم؛ اما با سه مجموعه بسیار حساس به دما مواجهیم: پک باتریهای لیتیوم-یون، اینورتر (مبدل جریان مستقیم به متناوب) و خود الکتروموتور.
مجموعه باتریها برای داشتن حداکثر راندمان، سرعت شارژ بالا و جلوگیری از پدیده خطرناک فرار حرارتی، باید در یک بازه دمایی بسیار دقیق و پایدار نگهداری شوند. رادیاتورها و مبدلهای حرارتی کوچکی که وظیفه خنککردن مایع در گردش این سیستم را بر عهده دارند، دقیقا در پشت توری زیر سپر جلو قرار گرفتهاند.
طراحی شبکهای و مهندسی سیالات (Fluid Dynamics)
توری زیر سپر جلو بستیون با بهرهگیری از اصول دینامیک سیالات محاسباتی طراحی شده است. شبکههای این توری به صورت تصادفی شکل نگرفتهاند؛ زاویه قرارگیری پرهها، ابعاد حفرهها و ضخامت دیوارههای آنها به گونهای مهندسی شدهاند که بتوانند جریان هوای آشفته محیط را شکافته و آن را به صورت یک جریان لایهای و منظم (Laminar Flow) به سمت شبکههای رادیاتور سیستم مدیریت حرارتی هدایت کنند.
اگر از قطعات غیر استاندارد با قالبگیریهای ضعیف استفاده شود، وجود پلیسههای پلاستیکی یا زوایای نادرست در شبکه توری، باعث ایجاد گردابههای هوایی (Vortex) در دهانه ورودی میشود. این آشفتگی، حجم هوای ورودی را به شدت کاهش داده و در نتیجه در روزهای گرم تابستان یا هنگام استفاده از فست شارژرها، سیستم خنککننده باتری با افت عملکرد مواجه میشود. در این حالت، کامپیوتر خودرو برای محافظت از باتری، توان خروجی موتور را محدود میکند که مستقیما باعث افت شتاب و کارایی خودرو میگردد.
متریالشناسی و ساختار پلیمری توری زیر سپر بستیون برقی
شرایط فیزیکی که توری زیر سپر جلو بستیون در آن قرار دارد ، یکی از خشنترین محیطها برای قطعات پلیمری بدنه است. این قطعه در پایینترین قسمت جلوی خودرو نصب میشود و به طور مداوم در معرض برخورد سنگریزهها، حشرات، قطعات لاستیک رها شده در جاده، پاشش آب با فشار بالا، نمک جاده در فصل زمستان و البته تابش مستقیم اشعه فرابنفش خورشید قرار دارد.
پلیمرهای مهندسی شده با خاصیت جذب ضربه
در خط تولید اصلی کارخانه، این قطعه از آلیاژهای پلیمری پیشرفتهای مانند پلیپروپیلن ترکیب شده با الاستومرهای خاص (مانند PP-EPDM) یا پلاستیکهای ABS با گرید ضربهپذیری بالا تولید میشود. استفاده از این ترکیبات به توری زیر سپر جلو بستیون خاصیت “الاستیسیته هدفمند” میبخشد. به این معنا که در هنگام برخورد یک سنگریزه با سرعت بالا در اتوبان، شبکه پلیمری به جای شکستن و خرد شدن، ضربه را جذب کرده، اندکی تغییر شکل الاستیک میدهد و سپس به حالت اولیه خود باز میگردد.
قطعات متفرقه و تقلبی که با هدف کاهش هزینه از پلاستیکهای بازیافتی و خشک تولید میشوند، فاقد این خاصیت ارتجاعی هستند. در نتیجه، با اولین برخورد فیزیکی کوچک یا حتی در اثر تغییرات دمایی شدید (انقباض در سرمای زمستان)، به راحتی دچار ترکخوردگی و شکستگی میشوند. شکسته شدن این توری باعث میشود سنگریزهها مستقیماً به پرههای حساس آلومینیومی رادیاتور برخورد کرده و باعث سوراخ شدن سیستم خنککننده پک باتری شوند که تعمیرات آن هزینههای سرسامآوری به همراه خواهد داشت.
مقاومت در برابر تخریب نوری (UV Degradation)
قطعات پلاستیکی بیرونی خودرو که رنگآمیزی نمیشوند و بافت خام پلاستیک را به نمایش میگذارند، به شدت در معرض پدیده تخریب نوری ناشی از اشعه ماوراء بنفش (UV) هستند. در قطعه اصلی توری زیر سپر جلو بستیون، در مرحله فرمولاسیون مواد اولیه، از افزودنیهای تثبیتکننده اشعه فرابنفش (UV Stabilizers) و مستربچهای کربن بلک با کیفیت بالا استفاده میشود. این ترکیبات مانع از شکسته شدن زنجیرههای پلیمری در اثر تابش آفتاب میشوند. به همین دلیل قطعه اصلی پس از سالها استفاده همچنان رنگ مشکی عمیق خود را حفظ میکند؛ در حالی که قطعات فیک پس از چند ماه قرارگیری در معرض آفتاب، دچار پدیده سفیدک زدن، رنگپریدگی و ترد شدن میشوند.
یکپارچگی با معماری آیرودینامیک و کاهش ضریب درگ
همانطور که پیشتر اشاره شد، در پلتفرمهای الکتریکی مانند بستیون NAT، بهینهسازی آیرودینامیک یکی از مهمترین فاکتورها برای افزایش برد حرکتی (مسافت قابل پیمایش با یک بار شارژ) است. مقاومت هوا بزرگترین دشمن باتری در سرعتهای بالای اتوبانی است.
بدنه سپر و محفظه اطراف توری زیر سپر جلو، به عنوان نقطه رکود (Stagnation Point) جریان هوا عمل میکنند. توری زیر سپر در این ناحیه باید جریان هوا را مدیریت کند. بخشی از هوا باید برای خنککاری وارد شود و بخش عمده آن باید با کمترین اصطکاک از زیر خودرو و طرفین گلگیرها عبور کند. فیتمنت (Fitment) دقیق و بدون درز قطعه اصلی در داخل سپر، باعث میشود جریان هوا بدون برخورد با لبههای ناهموار، به صورت یکنواخت هدایت شود.
هرگونه بیرونزدگی، عدم تطابق خارهای اتصال یا تابخوردگی در قطعات غیر استاندارد، ساختار آیرودینامیکی جلوی خودرو را بر هم زده و باعث ایجاد اغتشاشات موضعی هوا میشود. این امر نه تنها باعث افزایش صدای زوزه باد در داخل کابین در سرعتهای بالا میشود، بلکه با افزایش پنهان ضریب مقاومت هوا، مصرف انرژی باتری را بالا برده و برد خودرو را به شکل محسوسی کاهش میدهد.
میزبانی از سیستمهای کمکراننده پیشرفته (ADAS) و رادارهای ایمنی در توری سپر جلو NAT برقی
یکی از پیچیدهترین و حساسترین نقشهای توری زیر سپر جلو بستیون ، همزیستی و ارتباط آن با سیستمهای الکترونیکی و ایمنی خودرو است. خودروهای مدرن از جمله بستیون، به سیستمهای کمکراننده پیشرفته (ADAS) نظیر ترمز اضطراری خودکار (AEB)، کروز کنترل تطبیقی (ACC) و سیستمهای هشدار برخورد از جلو مجهز هستند.
بسیاری از سنسورهای کلیدی این سیستمها، از جمله رادارهای موج میلیمتری (Millimeter-Wave Radar) و سنسورهای اولتراسونیک، در بخش پایینی سپر و دقیقا در پشت یا روی شبکه توری زیر سپر نصب میشوند.
چالشهای نصب رادار و اهمیت ثبات مکانیکی
رادارهای موج میلیمتری امواج الکترومغناطیسی را به سمت جلو ارسال کرده و با دریافت بازتاب آنها از خودروها و موانع پیش رو، فاصله و سرعت نسبی را با دقت بسیار بالایی محاسبه میکنند. کالیبراسیون این رادارها به شدت به زاویه قرارگیری آنها وابسته است.
توری زیر سپر جلو بستیون در نمونههای اورجینال، دارای نقاط اتصال، براکتها و خارهای بسیار مستحکمی است که رادار را با دقت کسری از میلیمتر در جای خود ثابت نگه میدارد. متریال شبکه جلویی رادار نیز به گونهای فرموله شده است که هیچگونه تداخلی در عبور امواج رادیویی ایجاد نکند.
اگر توری سپر از پایداری مکانیکی مناسبی برخوردار نباشد یا خارهای آن به دلیل قالبگیری ضعیف در جای خود محکم نشوند (مشکلی که در قطعات متفرقه بسیار شایع است)، در اثر ارتعاشات جاده و لرزشهای ناشی از دستاندازها، توری و به تبع آن رادار نصب شده روی آن دچار لرزشهای میکروسکوپی میشوند. این لرزش باعث میشود کامپیوتر خودرو سیگنالهای بازگشتی را به عنوان موانع متحرک یا خطای سیستم تفسیر کند. نتیجه این امر از کار افتادن سیستم کروز کنترل هوشمند یا در بدترین حالت، فعال شدن ناگهانی ترمز اضطراری در وسط اتوبان بدون وجود هیچ مانعی (پدیده ترمز فانتوم) خواهد بود که به شدت خطرآفرین است.
| شاخصههای ارزیابی مهندسی و عملکردی | توری اصلی بستیون (Genuine / OEM) | قطعات متفرقه و تقلبی (Aftermarket / Fake) |
|---|---|---|
| ترکیبات پلیمری و ضربهپذیری | استفاده از الاستومرهای پیشرفته با خاصیت حافظه پلیمری؛ جذب ضربه سنگریزهها بدون شکستگی و خرد شدن. | پلاستیکهای خشک و بازیافتی؛ شکستن و خرد شدن سریع در اثر ضربات فیزیکی یا تغییرات شدید دمایی. |
| مقاومت حرارتی و نوری (UV) | دارای افزودنیهای ضد UV و تثبیتکنندههای رنگ؛ حفظ بافت و رنگ مشکی عمیق برای سالیان طولانی. | فاقد ترکیبات محافظ؛ سفیدک زدن، کدر شدن، خاکستری شدن و ترد شدن بافت پس از تماس کوتاه با آفتاب. |
| دقت قالبگیری و فیتمنت (Fitment) | قالبهای صنعتی دقیق با تلرانس صفر؛ نصب کیپ، بدون درز، عدم ایجاد آشفتگی آیرودینامیکی. | وجود پلیسههای پلاستیکی، درزهای نامنظم، نیاز به فشار مضاعف و شکستن خارها در حین نصب توسط مکانیک. |
| پایداری برای سیستمهای ADAS | براکتهای مستحکم، بدون لرزش، شفافیت رادیویی متریال برای عبور امواج رادار بدون انکسار و خطای محاسباتی. | لرزشهای ریز در سرعت بالا، تداخل امواج به دلیل ضخامت نامتوازن پلاستیک، ایجاد خطای ترمز اضطراری. |
| راندمان سیستم خنککننده (BMS) | هدایت یکنواخت هوای محیط به سمت رادیاتور باتری، حفظ راندمان خنککاری در زمان شارژ سریع و شیبهای تند. | طراحی اشتباه زوایای شبکه؛ ایجاد گردابههای مسدودکننده هوا، افزایش دمای باتری و افت توان موتور. |
پروتکلهای نصب، تعویض و چالشهای مکانیکی توری سپر جلو بستیون
تعویض توری زیر سپر جلو بستیون فرآیندی است که نیازمند دقت بالا و آشنایی با معماری اتصال قطعات پلاستیکی است. این قطعه معمولا توسط شبکهای از خارهای فشاری (Snap-fit joints) ، پرچهای پلاستیکی و در برخی نقاط توسط زبانههای قفلشونده به پوسته اصلی سپر جلو متصل میشود.
در هنگام بروز تصادفات خفیف از جلو که منجر به ترک خوردن این قطعه میشود، بسیاری از تعمیرکاران غیرمجاز تلاش میکنند با استفاده از توریهای فلزی داغ و جوش پلاستیک، این قطعه را ترمیم کنند. از منظر مهندسی، ترمیم شبکههای ظریف این قطعه نه تنها ظاهر بسیار زنندهای به خودروی مدرن شما میبخشد، بلکه استحکام سازهای آن را نیز باز نمیگرداند. نقاط جوش داده شده با پلاستیک به شدت ترد و شکننده هستند و با اولین لرزش دوباره باز میشوند.
همچنین در هنگام نصب قطعه جدید، فشار بیش از حد برای جا زدن خارهای غیر استاندارد (در صورت خرید قطعه فیک) میتواند باعث شکستن پایههای نگهدارنده روی خود سپر اصلی شود. در این صورت، برای نصب یک قطعه ارزانقیمت، خسارت سنگینی به سپر گرانقیمت خودرو وارد میشود. بنابراین، استفاده از قطعات با فیتمنت استاندارد و ابعاد دقیق کارخانهای کاملا ضروری است.
لزوم کالیبراسیون نرمافزاری پس از تعویض توری زیر سپر جلو NAT
یکی از نکات بسیار حیاتی که معمولا توسط تکنسینهای تجربی نادیده گرفته میشود، لزوم کالیبراسیون سیستم رادار پس از دستکاری سپر است. اگر در اثر برخورد یا برای تعویض توری زیر سپر، ماژول رادار موج میلیمتری حتی به اندازه چند میلیمتر جابهجا شده یا از براکت خود باز و بسته شود، زاویه دید آن تغییر میکند. در این شرایط، پس از نصب نهایی توری، خودرو باید به دستگاه دیاگ تخصصی کارخانه متصل شده و با استفاده از تابلوهای هدف خاص (Target Boards)، رادار از نظر نرمافزاری مجدداً همراستا و کالیبره شود تا ایمنی سیستمهای خودکار بازگردد.
