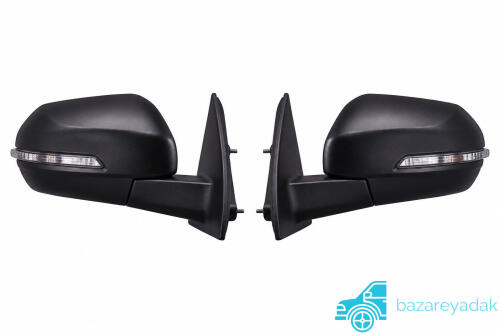

تحلیل مهندسی و بررسی تخصصی آینه بغل بستیون NAT : تلفیق آیرودینامیک و سیستمهای هوشمند در خودروهای الکتریکی
در دنیای مدرن خودروسازی، به ویژه در پلتفرمهای تمام الکتریکی (EV) که تمرکز بر بهرهوری انرژی و هوشمندسازی به بالاترین حد خود رسیده است، قطعات بدنه دیگر تنها نقش پوششی یا ظاهری ندارند. هر قطعه، بخشی از یک اکوسیستم پیچیده است که مستقیماً بر عملکرد، ایمنی و میزان مصرف انرژی خودرو تأثیر میگذارد. در این میان، آینه بغل بستیون یکی از پیچیدهترین ماژولهای نصب شده روی درهای جلویی این خودرو است که تکنولوژیهای اپتیکال، الکترومکانیکی و آیرودینامیکی را در یک پکیج فشرده ادغام کرده است.
برای ثبت سفارش و خرید لوازم یدکی بستیون NAT ، با ما درارتباط باشید .
مقدمه: تکامل آینه بغل در معماری خودروهای برقی
در خودروهای احتراق داخلی قدیمی، آینه جانبی صرفاً شامل یک قاب پلاستیکی، یک مفصل فنری دستی و یک شیشه جیوهای بود. اما در معماری الکتریکی بستیون NAT، آینه جانبی به عنوان یکی از نودهای (Nodes) فعال در شبکه مالتیپلکس خودرو شناخته میشود. این بدان معناست که آینه مستقیماً با واحد کنترل بدنه (BCM – Body Control Module) در ارتباط است و دستورات مربوط به تنظیم زوایا، باز و بسته شدن هنگام قفل درها، و فعالسازی المنتهای حرارتی را از طریق پروتکلهای ارتباطی دریافت میکند.
علاوه بر این، در خودروهای الکتریکی که صدای موتور وجود ندارد، نویز باد (Aeroacoustics) بسیار بیشتر به چشم میآید ؛ لذا طراحی فیزیکی آینه بغل بستیون با چالشهای آیرودینامیکی منحصربهفردی روبرو بوده است که در ادامه به تفصیل به آنها خواهیم پرداخت.
طراحی آیرودینامیک و مدیریت جریان هوا در بستیون NAT
یکی از مهمترین پارامترها در طراحی خودروهای الکتریکی، کاهش ضریب مقاومت هوا یا درگ (Drag Coefficient) است. هرچه مقاومت هوا کمتر باشد، خودرو انرژی کمتری برای غلبه بر جریان باد مصرف کرده و در نتیجه پیمایش (Range) باتری افزایش مییابد. آینههای جانبی به دلیل بیرونزدگی از بدنه، یکی از موانع اصلی در مسیر جریان هوای لایهای اطراف خودرو هستند.
بهینهسازی شکل هندسی قاب آینه
تیم مهندسی طراحی بستیون، قاب بیرونی آینه بغل بستیون را به صورت قطرهای (Teardrop-inspired) و با زوایای منحنی نرم طراحی کرده است . این طراحی باعث میشود که جریان هوای برخوردکننده با آینه، بدون ایجاد تلاطمهای شدید (Turbulence) یا گردابههای کمفشار در پشت قاب، شکافته شده و به سمت شیشههای جانبی هدایت شود. ایجاد گردابه در پشت آینه نه تنها باعث افزایش درگ میشود ، بلکه در روزهای بارانی موجب پاشش قطرات گلآلود آب روی شیشه در و کاهش دید راننده میگردد. در قطعات اصلی (OEM) ، انحنای این قاب با محاسبات دقیق تونل باد شکل گرفته است، در حالی که در قطعات متفرقه، تغییرات میلیمتری در قالبگیری باعث برهم خوردن این جریان هموار میشود.
کنترل نویز باد (Aeroacoustics)
همانطور که اشاره شد، کابین خودروی برقی به دلیل عدم وجود موتور بنزینی، بسیار بیصدا است. اگر آینه جانبی طراحی استانداردی نداشته باشد، برخورد باد با لبههای آن در سرعتهای بالای ۸۰ کیلومتر بر ساعت، صدای زوزهکشی آزاردهندهای را وارد کابین میکند. پایههای اتصال آینه بغل بستیون به درِ خودرو، دارای واشرهای عایق صوتی بسیار باکیفیتی هستند که علاوه بر جلوگیری از نفوذ آب، ارتعاشات و فرکانسهای صوتی ناشی از برخورد باد را جذب کرده و مانع از انتقال آنها به ستون A خودرو میشوند.
مکانیزمهای الکترومکانیکی: قلب تپنده آینه بغل بستیون
درون پوسته پلاستیکی آینه بغل بستیون، یک شاسی فلزی/پلیمری مقاوم قرار دارد که میزبان موتورهای الکتریکی ظریف و دقیق است. این مکانیزمها وظیفه تنظیم زوایای دید و همچنین تا شدن کل مجموعه را بر عهده دارند.
موتورهای تنظیم زاویه شیشه (Actuators)
در پشت شیشه آینه، دو موتور الکتریکی کوچک از نوع استپر موتور (Stepper Motor) یا موتورهای DC با گیربکسهای مینیاتوری قرار دارند. یکی از این موتورها حرکت در محور افقی (چپ و راست) و دیگری حرکت در محور عمودی (بالا و پایین) را کنترل میکند. این موتورها باید به گونهای طراحی شوند که در برابر تغییرات دمایی (از سرمای شدید زمستان تا گرمای سوزان تابستان) عملکرد بدون لغزشی داشته باشند. در قطعات اصلی، چرخدندههای این موتورها از جنس پلیال استال (POM) یا تفلون ساخته میشوند که خاصیت خودروانکاری داشته و در برابر سایش بسیار مقاوم هستند.
مکانیزم تاشوندگی برقی (Power Folding Mechanism)
مکانیزم تاشونده در آینه بغل بستیون یکی از پرکاربردترین بخشهای آن در خیابانهای پرترافیک شهری است. این سیستم از یک موتور DC قدرتمندتر به همراه یک جعبهدنده خورشیدی (Planetary Gearbox) تشکیل شده است که گشتاور لازم برای چرخاندن کل مجموعه قاب آینه را فراهم میکند.
درون این مکانیزم، میکروسوئیچهای حساس و سنسورهای تشخیص مانع (Overload Protection) تعبیه شدهاند. اگر هنگام باز شدن آینه، مانعی (مانند دست عابر پیاده یا ستون پارکینگ) بر سر راه آن قرار گیرد، سنسور تشخیص اضافهبار فوراً جریان برق موتور را قطع میکند تا از شکستن چرخدندهها یا سوختن سیمپیچ موتور جلوگیری شود. در آینههای فیک و تقلبی، معمولاً این مدار محافظ حذف میشود که منجر به خرابی زودهنگام مکانیزم تاشونده خواهد شد.
تکنولوژی اپتیکال شیشه و سیستم مدیریت حرارتی
خودِ شیشه به کار رفته در آینه بغل بستیون نیز یک قطعه مهندسی شده است. سطح مقطع این شیشه به صورت محدب (Convex) با شعاع انحنای استاندارد طراحی شده است تا بیشترین میدان دید (Field of View) را در اختیار راننده قرار دهد و در عین حال، خطای تخمین مسافت را به حداقل برساند.
پوششهای ضد خیرگی و الکتروکرومیک
برای جلوگیری از خستگی چشم راننده در شب به دلیل بازتاب نور بالای خودروهای پشتی، شیشه آینه اصلی دارای پوششهای خاص نوری (Anti-Glare Coatings) است. این پوششها معمولاً از طریق رسوبدهی فیزیکی بخار (PVD) روی سطح شیشه اعمال میشوند و با فیلتر کردن طول موجهای خاصی از نور خیرهکننده، تصویری واضح و بدون آزار برای چشم راننده فراهم میکنند.
المنتهای گرمکننده (PTC Heaters) برای یخزدایی
رانندگی در شرایط برفی و مهآلود، باعث نشستن لایهای از یخ یا بخار روی آینهها میشود که دید راننده را کاملاً مختل میکند . آینه بغل بستیون مجهز به سیستم گرمکن داخلی است. در پشت شیشه آینه، شبکهای از مدارهای حرارتی از جنس ضریب دمای مثبت (PTC) تعبیه شده است.
ویژگی هوشمند المنتهای PTC این است که مقاومت الکتریکی آنها با افزایش دما بالا میرود. بنابراین، هنگامی که آینه سرد و یخزده است، المنت با حداکثر توان کار کرده و شیشه را سریعاً گرم میکند . به محض اینکه دمای شیشه به حد استاندارد رسید، مقاومت المنت افزایش یافته و مصرف برق آن به طور خودکار کاهش مییابد. این ویژگی در خودروهای الکتریکی برای جلوگیری از اتلاف انرژی باتری بسیار حائز اهمیت است. در قطعات فیک، استفاده از المنتهای سیمی ساده میتواند باعث گرم شدن بیش از حد، ذوب شدن قاب پلاستیکی و حتی خطر آتشسوزی در سیمکشی درِ خودرو شود.
یکپارچگی با سیستمهای کمکراننده پیشرفته (ADAS) NAT برقی
یکی از وجوه تمایز خودروهای مدرن، وجود سیستمهای ایمنی پیشرفته است. آینه بغل بستیون به عنوان یکی از پلتفرمهای اصلی برای نصب سنسورها و نشانگرهای این سیستمها عمل میکند.
نشانگر رادار نقطه کور (Blind Spot Monitoring – BSM)
نقاط کور در گوشههای عقب خودرو، همواره یکی از عوامل اصلی تصادفات در هنگام تغییر مسیر (Lane Change) بودهاند. بستیون NAT مجهز به رادارهای میلیمتری در سپر عقب است که دائماً لاینهای کناری را اسکن میکنند. اگر خودرویی در نقطه کور قرار گیرد، سیستم BSM سیگنالی را از طریق شبکه CAN به واحد درِ خودرو ارسال کرده و یک نشانگر LED با نور زرد یا قرمز را روی سطح شیشه آینه بغل روشن میکند.
در قطعه اصلی، سیمکشی این LED دارای محافظت الکترومغناطیسی (Shielding) است تا نویز موتورهای تنظیم زاویه روی آن تأثیر نگذارد. همچنین آیکون روی شیشه با لیزر به دقت حکاکی شده است تا در طول روز نیز نور LED به وضوح قابل مشاهده باشد. استفاده از آینههای متفرقه معمولاً باعث قطعی ارتباط این سنسور حیاتی و نمایش خطای دائمی در پشت آمپر خودرو میشود.
دوربینهای جانبی و سیستم دید ۳۶۰ درجه
در برخی تیپهای فولآپشن، زیر قاب آینه بغل بستیون یک لنز دوربین با زاویه دید عریض (Wide-Angle Camera) نصب شده است . این دوربین تصاویر سمت راست و چپ بدنه را ثبت کرده و به واحد پردازشگر مرکزی ارسال میکند. سیستم با ترکیب این تصاویر با دوربینهای جلو و عقب، یک نمای مجازی از بالا (Bird’s-eye view) را در نمایشگر مرکزی خودرو ایجاد میکند. نصب زاویهدار و کالیبراسیون دقیق این دوربینها در کارخانه انجام میشود و هرگونه تغییر در زاویه پایه آینه (که در قطعات فیک رایج است) باعث به هم ریختن تصویر یکپارچه ۳۶۰ درجه خواهد شد.
متریالشناسی و مقاومت ساختاری بدنه آینه بغل سمت راست NAT برقی
با توجه به اینکه آینههای جانبی در معرض برخورد فیزیکی با موانع، موتورسیکلتها و ستونها قرار دارند، متریال قاب آنها باید مقاومت ضربهای بالایی داشته باشد.
پوسته اصلی آینه بغل بستیون از آلیاژهای پلیمری پیشرفته مانند ABS+PC (ترکیبی از اکریلونیتریل بوتادین استایرن و پلیکربنات) ساخته میشود. این ترکیب، انعطافپذیری لازم برای جذب ضربات جزئی بدون خرد شدن را فراهم کرده و در عین حال، در برابر رنگآمیزی کورهای بدنه خودرو مقاومت حرارتی لازم را داراست. قطعات پلاستیکی اصلی همچنین دارای افزودنیهای ضد اشعه فرابنفش (Anti-UV) هستند که مانع از رنگپریدگی، شوره زدن و ترد شدن پلاستیک در زیر آفتاب شدید تابستان میشوند. در نقطه مقابل، قطعات تجاری بیکیفیت از پلاستیکهای بازیافتی تولید شده که پس از مدتی دچار رنگپرش و شکستگیهای خودبهخودی در ناحیه پایهها میشوند.
| شاخصههای فنی و عملکردی | آینه بغل اصلی بستیون (Genuine OEM) | آینه بغل متفرقه (Fake / Non-standard) |
|---|---|---|
| موتورهای تاشونده و تنظیم زاویه | استفاده از استپر موتورهای دقیق، چرخدندههای خودروانکار POM، دارای مدار محافظ در برابر گیرپاژ. | موتورهای ضعیف، چرخدندههای پلاستیکی شکننده، صدای ناهنجار هنگام باز و بسته شدن. |
| سیستم گرمکن شیشه | المنتهای هوشمند PTC با کنترل دمای خودکار و جلوگیری از مصرف بیرویه برق باتری خودرو. | المنتهای سیمی بیکیفیت؛ خطر اتصالی، داغ شدن بیش از حد قاب و فشار به مدار برقی خودرو. |
| وضوح اپتیکال و یکپارچگی رادار (BSM) | شیشه محدب استاندارد ضدخیرگی، حکاکی لیزری دقیق آیکون هشدار نقطه کور با اتصال سوکتهای فابریک. | شیشه تخت یا موجدار با خطای دید مسافت؛ عدم هماهنگی با سوکتهای BSM و ایجاد خطای نرمافزاری. |
| آیرودینامیک و عایقبندی صوتی | طراحی دقیق آیرودینامیک، دارای واشرهای صداگیر ضخیم EPDM؛ بدون نویز باد در سرعتهای بالا. | قالبگیری ناموزون و درزهای باز؛ ایجاد زوزهی باد در کابین، نفوذ آب در زمان مراجعه به کارواش. |
راهنمای نصب، کالیبراسیون و ریست نرمافزاری آینه بغل بستیون پس از تعویض
یکی از اشتباهات رایج در تعویض آینه بغل خودروهای برقی مدرن، تصور مکانیکی و ساده بودن این فرآیند است . باز کردن پیچها و جا زدن سوکتها تنها نیمی از مسیر تعویض آینه بغل بستیون است.
پس از نصب قطعه جدید، در بسیاری از مواقع نیاز است که خودرو توسط دستگاه دیاگ تخصصی (OBD Scanner) به رایانه متصل شود. سیستم مدیریت درها و BCM باید موتور جدید را شناسایی کند تا محدوده حرکتی (Limits) آن را برای ویژگیهایی مانند جمع شدن خودکار هنگام قفل کردن درها، کالیبره نماید. همچنین اگر آینه دارای دوربین ۳۶۰ درجه باشد، تکنسین باید با استفاده از صفحههای شطرنجی مخصوص کالیبراسیون در اطراف خودرو، لنز دوربین آینه جدید را با سایر دوربینها همگامسازی (Stitching) کند. نادیده گرفتن این مراحل باعث میشود خطوط راهنمای دوربین در مانیتور دچار شکستگی و عدم تطابق شوند.
برای مشاهده و خرید لوازم یدکی میتوانید از سایت ما دیدن کنید .
