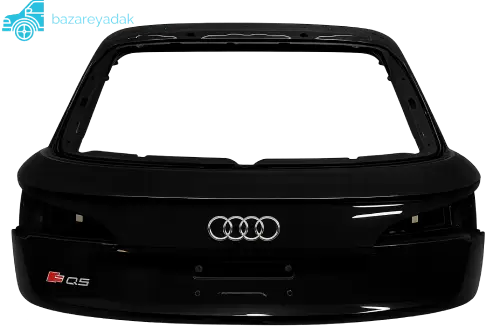

تحلیل فنی و مهندسی درب صندوق عقب آئودی Q5 e-tron: ساختار، الکترونیک و کالیبراسیون

در معماری خودروهای مدرن الکتریکی (EV)، قطعات بدنه از ساختارهای صرفاً فیزیکی به نودهای فعال و هوشمند ارتقا یافته‌اند. خودروهای توسعه‌یافته بر روی پلتفرم‌های پیشرفته گروه فولکس‌واگن، از جمله سری e-tron آئودی، نیازمند رویکردی کاملاً متفاوت در بررسی و تحلیل قطعات هستند. در این مقاله تخصصی ، به کالبدشکافی دقیق و بررسی جزئیات مهندسی درب صندوق عقب آئودی Q5 e-tron می‌پردازیم. جهت ثبت سفارش و خرید لوازم یدکی ، به سایت ما مراجعه کنید .

مقدمه‌ای بر معماری پلتفرم MEB و جایگاه درب صندوق آئودی Q5

آئودی Q5 e-tron بر پایه پلتفرم مقیاس‌پذیر الکتریکی (MEB) بنا شده است. در این پلتفرم، توزیع وزن، مدیریت جریان هوا و ایزولاسیون کابین اولویت‌های اصلی طراحی هستند. درب صندوق عقب در این معماری، صرفاً یک پوشش برای محفظه بار نیست؛ بلکه بخش انتهایی کپسول آیرودینامیکی خودرو را تشکیل می‌دهد. وظیفه این قطعه مدیریت و هدایت جریان‌های هوای جدا شده (Wake Flow) از انتهای خودرو است تا کمترین میزان تلاطم و مقاومت هوا (Drag) ایجاد شود. از سوی دیگر، با حذف صدای موتورهای احتراق داخلی در خودروهای برقی، کابین به شدت در برابر نویزهای محیطی حساس می‌شود؛ بنابراین، درب صندوق عقب آئودی Q5 e-tron به عنوان یک سد آکوستیک مهم عمل کرده و مهندسی ارتعاشات آن نقشی کلیدی در راحتی سرنشینان ایفا می‌کند.

کالبدشکافی متریال: تعادل میان وزن و استحکام

یکی از چالش‌های اصلی در خودروهای الکتریکی، جبران وزن سنگین پکیج باتری‌هاست. مهندسان آئودی برای طراحی درب صندوق عقب آئودی Q5 e-tron از استراتژی متریال ترکیبی (Multi-Material Construction) استفاده کرده‌اند.

تکنولوژی آلومینیوم دایکاست و ورق‌های کششی

پوسته خارجی این درب به دلیل نیاز به فرم‌پذیری بالا برای ایجاد خطوط طراحی اختصاصی آئودی، از آلیاژهای آلومینیوم سری ۶۰۰۰ (با قابلیت عملیات حرارتی) ساخته شده است. این ورق‌ها از طریق فرآیندهای کشش عمیق شکل می‌گیرند. استفاده از آلومینیوم باعث می‌شود تا مرکز ثقل خودرو در بخش عقب بهینه‌تر شده و فشار کمتری به عملگرهای الکترومکانیکی (جک‌ها) وارد شود.

تقویت‌کننده‌های فولادی (AHSS)

در بخش‌های داخلی، لبه‌های اتصال و نقاطی که لولاها و جک‌ها نصب می‌شوند، تنش‌های مکانیکی بالایی وجود دارد. در این نواحی، از فولادهای پیشرفته با مقاومت بالا (Advanced High-Strength Steel) استفاده شده است. این اسکلت‌بندی هیبریدی تضمین می‌کند که درب صندوق در برابر پیچش‌های ناشی از ناهمواری‌های مسیر و استفاده‌های مکرر روزمره، مقاومت ساختاری خود را حفظ کند.

اتصالات ساختاری و چسب‌های هوافضا

برای اتصال پنل‌های آلومینیومی به اسکلت فولادی درون درب صندوق عقب آئودی Q5 e-tron، از جوشکاری سنتی استفاده نمی‌شود، زیرا باعث ایجاد خوردگی گالوانیک بین دو فلز غیرهم‌نام می‌گردد. به جای آن، ترکیبی از پرچ‌های خودسوراخ‌کننده (SPR) و نوارهای چسب ساختاری اپوکسی به کار رفته است. این متد علاوه بر اتصال قدرتمند، به عنوان عایق حرارتی و صوتی نیز عمل می‌کند.

سیستم‌های الکترومکانیکی و اتوماسیون درب صندوق خودرو آئودی Q5 e-tron

درب صندوق عقب در این مدل کاملاً اتوماتیک بوده و توسط شبکه‌ای از سنسورها و موتورها مدیریت می‌شود.

عملگرهای خطی و جک‌های اسپیندل

باز و بسته شدن درب صندوق عقب آئودی Q5 e-tron بر عهده دو جک الکترومکانیکی پیشرفته است. درون هر یک از این بازوها، یک موتور براشلس کوچک، یک گیربکس سیاره‌ای و یک مکانیزم اسپیندل (پیچ و مهره ماردون) قرار دارد. این سیستم به سنسورهای اثر هال (Hall-effect Sensors) مجهز است که موقعیت لحظه‌ای درب، سرعت حرکت و میزان جریان مصرفی را با دقت میلی‌ثانیه به یونیت کنترل گزارش می‌دهند. این داده‌ها برای توقف دقیق درب در زوایای برنامه‌ریزی‌شده ضروری هستند.

قفل الکترونیکی (E-Latch) و سیستم مکش نهایی

مکانیزم قفل در درب صندوق عقب آئودی Q5 e-tron کاملاً دیجیتال است. زبانه قفل توسط یک سروو موتور کنترل می‌شود. ویژگی مهم این بخش، سیستم پاور لچینگ (Power Latching) یا مکش نهایی است. هنگامی که درب به فاصله چند میلی‌متری از قفل می‌رسد، موتور درگیر شده و درب را با فشاری یکنواخت و کنترل‌شده می‌کشد تا کاملاً بسته شود. این سیستم از کوبیده شدن درب و ایجاد شوک‌های فیزیکی به ساختار آلومینیومی جلوگیری می‌کند.

یکپارچگی با شبکه CAN-Bus و سنسورهای هوشمند Audi Q5 E-Tron

درب صندوق عقب آئودی Q5 e-tron به عنوان یک گره (Node) فعال در شبکه CAN-Bus خودرو عمل می‌کند. ماژول کنترل درب صندوق (Tailgate Control Unit) دائماً در حال تبادل داده با یونیت مرکزی بدنه (BCM) است.

بازشوی مجازی (Kick Sensor)

در قسمت زیرین سپر و نزدیک به لبه پایین درب صندوق، سنسورهای خازنی تعبیه شده‌اند. این سنسورها تغییرات میدان الکترومغناطیسی ناشی از حرکت پای انسان را تشخیص می‌دهند. در صورت احراز هویت همزمان کلید هوشمند توسط سیستم KESSY ، فرمان باز شدن درب صادر می‌شود. رگلاژ دقیق درب صندوق برای حفظ فاصله کالیبره شده این سنسورها الزامی است.

سیستم ضد مانع (Anti-Pinch)

ایمنی در هنگام بسته شدن درب توسط الگوریتم‌های مانیتورینگ جریان موتور کنترل می‌شود. اگر موتور جک‌ها با مقاومت فیزیکی (مانند گیر کردن دست یا اشیاء بین درب) مواجه شود، جریان مصرفی افزایش می‌یابد. یونیت کنترل در کسری از ثانیه این تغییر را تشخیص داده، حرکت را متوقف و جهت آن را معکوس می‌کند (Auto-Reverse).

آیرودینامیک، NVH و ایزولاسیون آکوستیک

همان‌طور که پیش‌تر اشاره شد، کنترل نویز و لرزش (NVH) در خودروهای برقی از اهمیت ویژه‌ای برخوردار است. فضای وسیع محفظه بار می‌تواند نویز ناشی از چرخش لاستیک‌های عقب را تشدید کرده و به کابین منتقل کند.

در مهندسی داخلی درب صندوق عقب آئودی Q5 e-tron، از متریال‌های جاذب صوت مانند پدهای بوتیل در سطوح صاف و عایق‌های آکوستیک پیشرفته (Thinsulate) در فضاهای خالی استفاده شده است. نوارهای درزگیر (Weatherstrips) نیز با پروفیل‌های لاستیکی چندلایه و تلورانس‌های بسیار دقیق طراحی شده‌اند تا در هنگام بسته شدن کامل درب، محفظه بار را به طور کامل در برابر ورود هوا، آب و فرکانس‌های صوتی ایزوله کنند. عدم دقت در رگلاژ درب باعث ایجاد نشتی هوا و نویز باد (Wind Noise) در سرعت‌های بالا خواهد شد.

ایمنی و دینامیک تصادفات از عقب

درب صندوق عقب آئودی Q5 e-tron اولین سطح تماس در تصادفات از پشت (Rear-End Collisions) محسوب می‌شود. هندسه داخلی این درب به گونه‌ای طراحی شده که در هنگام ضربه، انرژی جنبشی را دریافت کرده و به شکل کنترل‌شده‌ای مچاله شود (Crumple Zone). این تغییر شکل مهندسی‌شده مانع از انتقال مستقیم انرژی به کابین سرنشینان ردیف‌های عقب می‌شود. استفاده از متریال‌های غیر استاندارد در این بخش می‌تواند منجر به شکستگی‌های پیش‌بینی‌نشده و به خطر افتادن ایمنی ساختاری خودرو شود.

جدول مقایسه مهندسی: قطعات اصلی در برابر افترمارکت

در تامین قطعات یدکی خودروهای هوشمند، شناخت تفاوت‌های ساختاری بین قطعه اصلی (OEM) و نمونه‌های متفرقه اهمیت بالایی دارد. جدول زیر تحلیل تخصصی این تفاوت‌ها را برای درب صندوق عقب آئودی Q5 e-tron نشان می‌دهد.

بررسی تفاوت‌های ساختاری درب صندوق عقب آئودی Q5 e-tron (اصلی vs کپی)

شاخص مهندسی	قطعه اصلی (Genuine OEM)	قطعات افترمارکت / متفرقه
ترکیب آلیاژی	ترکیب آلومینیوم گرید ۶۰۰۰ و فولاد AHSS با وزن محاسبه‌شده برای کالیبراسیون جک‌ها.	استفاده از ورق‌های فولادی سنگین‌تر؛ وارد کردن فشار مضاعف به موتور جک‌های برقی.
دقت ابعادی (Fitment)	تولید با پرس‌های هیدرولیک پیشرفته؛ درزهای یکنواخت (Gap & Flush) با بدنه.	خطای ابعادی؛ نیاز به اعمال فشار مکانیکی هنگام نصب و ایجاد ناهماهنگی در خطوط نوری چراغ‌ها.
ایزولاسیون (NVH)	دارای لایه‌های جاذب ارتعاش و مهندسی آکوستیک دقیق.	فاقد لایه‌های آکوستیک استاندارد؛ ایجاد رزونانس و انتقال نویز جاده به کابین.
پایه‌های نصب سنسور	براکت‌های دقیق و جوش‌خورده با لیزر برای نصب ماژول‌ها و دوربین‌ها.	زاویه نادرست براکت‌ها؛ اختلال در عملکرد دوربین دنده‌عقب و سنسورهای خازنی.

الزامات کالیبراسیون و نرم‌افزاری پس از نصب صندوق عقب Audi Q5

تعویض درب صندوق عقب آئودی Q5 e-tron یک پروسه مکانیکی ساده نیست، بلکه یک فرآیند الکترومکانیکی است که نیازمند تجهیزات عیب‌یابی تخصصی می‌باشد.

پس از نصب فیزیکی درب و رگلاژ میلی‌متری فواصل (Gap Clearance) برای جلوگیری از نویز باد، باید تمامی ماژول‌های الکترونیکی به شبکه خودرو متصل شوند. با استفاده از دستگاه دیاگ اورجینال آئودی (ODIS)، یونیت کنترل صندوق باید ریست شده و موقعیت‌های ابتدا و انتهای کورس حرکتی جک‌ها (End Stops) مجدداً یادگیری (Adaptation) شوند. همچنین در صورتی که دوربین دنده‌عقب یا سنسورهای سیستم‌های کمکی راننده (ADAS) روی درب جدید جابه‌جا شده باشند، نیازمند کالیبراسیون زاویه‌ای با تارگت‌های مخصوص هستند تا از ثبت کدهای خطا در شبکه CAN جلوگیری شود.
