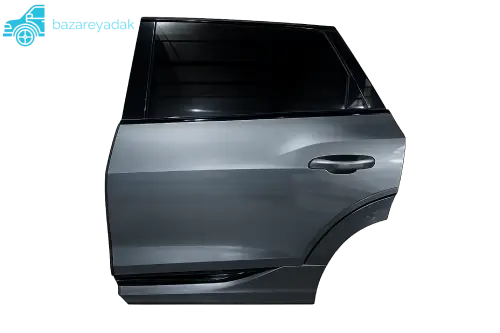

بررسی مهندسی و ساختار فنی درب آئودی Q5 e-tron: معماری، ایمنی و شبکه الکترونیکی
در صنعت خودروسازی مدرن، به ویژه در حوزه وسایل نقلیه الکتریکی (EV)، قطعات بدنه از حالت سنتی و کاملاً مکانیکی خود خارج شده و به اجزای پیچیده الکترومکانیکی تبدیل شدهاند. در خودروهای احتراق داخلی قدیمی، درب خودرو عمدتاً وظیفه محافظت از کابین و نگهداری شیشه بالابر را بر عهده داشت. اما در پلتفرمهای پیشرفتهای نظیر MEB گروه فولکسواگن، درب خودرو به عنوان یک سیستم هوشمند، آیرودینامیک و محافظتی بازتعریف شده است.
جهت ثبت سفارش و خرید لوازم یدکی آئودی Q5 e-tron با ما درارتباط باشید .
مقدمه: تحول معماری دربها در پلتفرمهای الکتریکی
طراحی وسایل نقلیه الکتریکی با چالشهای منحصربهفردی روبرو است. از یک سو، نیاز به کاهش وزن برای افزایش شعاع پیمایش (Range) وجود دارد و از سوی دیگر، به دلیل وزن بالای پکیج باتریها در کف خودرو، سازه بدنه باید مقاومت بسیار بالایی در برابر تنشهای پیچشی و تصادفات داشته باشد. درب آئودی Q5 e-tron دقیقاً در نقطه تلاقی این دو چالش مهندسی قرار دارد. این قطعه باید به اندازه کافی سبک باشد تا لولاهای در را تحت فشار قرار ندهد و به اندازه کافی مستحکم باشد تا در تصادفات جانبی (Side Impact) از نفوذ به داخل کابین و آسیب به باتریها جلوگیری کند.
متریال و مهندسی مواد: تلفیق هوشمندانه استحکام و سبکی
یکی از مهمترین جنبههای بررسی فنی درب آئودی Q5 e-tron، نوع متریال به کار رفته در ساخت آن است. مهندسان آئودی در این بخش از استراتژی متریالهای ترکیبی (Multi-Material Body Construction) استفاده کردهاند.
فولادهای فرمگرفته گرم (Hot-Stamped Steels) و AHSS
اسکلت داخلی درب (Inner Door Panel) و ستونهای تقویتی آن از فولادهای با مقاومت فوقالعاده بالا (Advanced High-Strength Steel – AHSS) ساخته شدهاند. این فولادها طی فرآیند فرمدهی گرم در کورههای مخصوص و سپس سرد شدن ناگهانی در قالب (Quenching) ، به استحکام کششی بینظیری دست مییابند. استفاده از این نوع فولاد در ساختار داخلی درب آئودی Q5 e-tron باعث میشود تا ضخامت ورقهای فلزی کاهش یابد (که منجر به کاهش وزن میشود) بدون اینکه استحکام ساختاری قطعه به خطر بیفتد.
پوسته بیرونی و آلیاژهای آلومینیوم
پوسته بیرونی (Outer Panel) درب که قابل مشاهده است، معمولاً از آلیاژهای آلومینیوم سری ۶۰۰۰ یا فولادهای گالوانیزه با قابلیت کشش عمیق تولید میشود. این متریالها قابلیت بالایی برای فرمپذیری در دستگاههای پرس دارند و به طراحان اجازه میدهند تا خطوط شخصیتی (Character Lines) عضلانی و دقیق آئودی را روی بدنه پیادهسازی کنند. علاوه بر این، پوششهای ضد خوردگی کاتافورز (E-Coat) روی تمامی سطوح این قطعه اعمال میشود تا دوام آن در محیطهای مرطوب تضمین گردد.
آکوستیک و ایزولاسیون: کلید سکوت در کابین (NVH) خودرو Q5 e-tron
در خودروهای الکتریکی، به دلیل حذف صدای موتور احتراقی، کوچکترین نویزهای محیطی اعم از صدای باد، لاستیکها و ترافیک به شدت در داخل کابین شنیده میشوند. کنترل این نویزها که در مهندسی خودرو به آن NVH (Noise, Vibration, and Harshness) گفته میشود، یکی از وظایف اصلی درب آئودی Q5 e-tron است.
عایقهای صوتی چندلایه و جاذبهای ارتعاش
فضای خالی بین پنل داخلی و خارجی درب، محیطی مستعد برای ایجاد رزونانس و پژواک صدا (مانند یک طبل) است. در درب اصلی این خودرو، از پدهای جاذب ارتعاش (Butyl Rubber Sound Deadeners) استفاده شده است که با حرارت به پوسته بیرونی چسبیدهاند. این پدها فرکانسهای پایین و لرزشهای ورق فلزی را خنثی میکنند. علاوه بر این، یک لایه عایق فوم آکوستیک با چگالی بالا، تمام فضای داخلی پنل را میپوشاند تا از ورود فرکانسهای بالای صدای باد و لاستیک جلوگیری کند.
نوارهای درزگیر و نقش آیرودینامیکی (Weatherstripping)
نوارهای لاستیکی دور درب (Weatherstrips) در این مدل از ترکیبات پیشرفته EPDM ساخته شدهاند که در برابر اشعه UV و تغییرات دمایی کاملاً مقاوم هستند. این نوارها دارای ساختار دوگانه و سهگانه هستند؛ یعنی در زمان بسته شدن درب، سه لایه عایق بین محیط بیرون و داخل تشکیل میشود. این مهر و موم بینقص، علاوه بر جلوگیری از نفوذ آب و گرد و غبار، نقش حیاتی در بهبود ضریب آیرودینامیک خودرو (کاهش درگ) و حذف نویز باد در سرعتهای بالا دارد.
ایمنی غیرفعال (Passive Safety): سپر محافظ سرنشینان خودرو آئودی Q5 e tron
آمار تصادفات نشان میدهد که برخوردهای جانبی (T-Bone Collisions) به دلیل فاصله بسیار کم سرنشین با نقطه برخورد، خطرناکترین نوع تصادفات هستند. مهندسی درب آئودی Q5 e-tron بر اساس سختگیرانهترین استانداردهای تصادف موسساتی نظیر Euro NCAP و IIHS طراحی شده است.
تیرهای تقویتی ضد نفوذ (Side Impact Beams)
درون ساختار داخلی درب، پروفیلهای فولادی فوقمستحکمی به صورت مورب جوش داده شدهاند که به آنها تیرهای تقویتی جانبی میگویند. در هنگام تصادف از پهلو، این تیرها انرژی جنبشی ناشی از برخورد خودروی دیگر را جذب کرده و آن را به ستونهای A و B و همچنین رکابهای تقویتشده شاسی منتقل میکنند. این طراحی شبکهای باعث میشود درب خودرو در برابر مچاله شدن مقاومت کرده و یک قفسه ایمنی (Safety Cage) دستنخورده برای سرنشینان حفظ شود.
ارتباط دربها با محافظت از باتری در پلتفرم MEB
در پلتفرم MEB، پکیج باتری در کف خودرو قرار دارد. هرگونه نفوذ عمیق به بخش جانبی میتواند باعث سوراخ شدن محفظه باتری، اتصال کوتاه و خطر آتشسوزی (Thermal Runaway) شود. ساختار پایین درب آئودی Q5 e-tron به گونهای مهندسی شده است که در هنگام برخورد جانبی، با رکاب پایینی قفل شده و فشار ضربه را از محفظه باتری دور میکند.
سیستمهای الکترونیکی و شبکه CAN: هوشمندسازی دربها خودرو آئودی Q5
درب خودروهای مدرن دیگر صرفاً یک قطعه مکانیکی نیست، بلکه یک “نود” (Node) در شبکه پیچیده کامپیوتری خودرو محسوب میشود. سیمکشیهای عبوری از لولای درب، دادههای حیاتی را بین کنترلرها جابجا میکنند.
یونیت کنترل درب (Door Control Unit – DCU)
درون هر درب آئودی Q5 e-tron، یک ماژول الکترونیکی پیشرفته به نام DCU قرار دارد. این کامپیوتر کوچک وظیفه پردازش تمامی عملکردهای درب را بر عهده دارد؛ از کنترل دقیق موتور شیشه بالابر با قابلیت تشخیص مانع (Anti-pinch)، تا مدیریت آینههای جانبی تاشو برقی، حافظه صندلیها (که دکمههای آن روی درب است)، نورپردازی محیطی (Ambient Lighting) و سیستم قفل مرکزی. این یونیت از طریق پروتکلهای CAN-Bus یا LIN-Bus به طور مداوم با کامپیوتر مرکزی خودرو (BCM) در ارتباط است.
دستگیرههای پنهان (Flush Door Handles) و مکانیزم الکترونیکی
یکی از ویژگیهای بارز آیرودینامیکی و زیباییشناختی آئودی Q5 e-tron، استفاده از دستگیرههای مخفی (Flush Handles) است. این دستگیرهها همسطح با بدنه قرار میگیرند تا مقاومت هوا کاهش یابد. هنگامی که راننده با کلید هوشمند به خودرو نزدیک میشود، سنسورهای مجاورتی سیگنال را به DCU ارسال کرده و موتورهای مایکرو (Micro-motors) دستگیرهها را به بیرون هدایت میکنند. مکانیزم باز شدن درب در این سیستم به جای اتصال کابلی سنتی، کاملاً الکترونیکی (E-Latch) است. استفاده از قطعات غیراصل در این بخش میتواند منجر به گیر کردن دستگیرهها، افزایش مصرف جریان الکتریکی (Parasitic Draw) و تخلیه باتری ۱۲ ولت شود.
چالشهای تعویض، رگلاژ و کالیبراسیون نرمافزاری
هنگامی که درب آئودی Q5 e-tron دچار آسیب جدی در تصادفات میشود، فرآیند تعویض آن نیازمند تخصص، ابزارهای دقیق و دانش نرمافزاری است.
رگلاژ میلیمتری (Gap and Flush Alignment)
تلورانس ابعادی (Dimensional Tolerance) در خودروهای الکتریکی بسیار سختگیرانه است. فاصله بین درب و گلگیر (Gap) و همسطح بودن آنها (Flush) باید با دقت میلیمتری و ابزارهای لیزری یا فیلرگیجها تنظیم شود. اگر درب جایگزین به درستی رگلاژ نشود، علاوه بر ایجاد ظاهر نامناسب، نویز شدید باد در سرعتهای بالا ایجاد شده و مصرف انرژی خودرو به دلیل برهم خوردن جریانهای آیرودینامیکی افزایش مییابد.
کدگذاری و کالیبراسیون با دستگاه ODIS
پس از نصب درب جدید و انتقال قطعات داخلی (مانند شیشهبالابر، قفلها و DCU) به پوسته جدید، سیستم باید کالیبره شود. اگر ماژول کنترل درب (DCU) تعویض شده باشد، قطعه جدید باید به صورت آنلاین و با استفاده از دستگاه دیاگ اختصاصی گروه فولکسواگن (ODIS) به شبکه خودرو معرفی و کدگذاری (Coding & Parameterization) شود. در غیر این صورت، سیستمهایی مانند قفل هوشمند، نورپردازی محیطی و حتی سنسورهای هشدار نقطه کور (Blind Spot Monitoring) که در آینهها قرار دارند، از کار خواهند افتاد. همچنین سنسورهای فشار داخل درب که برای تشخیص زودهنگام تصادفات جانبی و باز شدن ایربگهای پردهای تعبیه شدهاند، نیاز به ریست نرمافزاری دارند.
جدول مقایسه مهندسی: درب اصلی (Genuine OEM) در برابر قطعات افترمارکت
در بازار قطعات یدکی، استفاده از پنلهای بدنه کپی، استوکهای بازسازی شده غیراصولی یا قطعات متفرقه بسیار رایج است. با این حال، در پایگاه دانش «بازار یدک» همواره بر این نکته مهندسی تاکید داریم که استفاده از قطعات بدنه غیراصل در خودروهای برقی پیشرفته، ریسکهای ایمنی و عملکردی فراوانی به همراه دارد. جدول زیر تفاوتهای ساختاری درب اصلی آئودی Q5 e-tron را با نمونههای فیک و افترمارکت نشان میدهد:
| پارامتر مهندسی | درب اصلی (Genuine OEM) | درب کپی (Aftermarket / Fake) |
|---|---|---|
| متریال و آلیاژ ساختاری | استفاده از فولادهای AHSS و آلومینیوم گرید خودرویی؛ ترکیب دقیق سبکی و مقاومت تسلیم بالا. | استفاده از ورقهای فولادی معمولی و ضخیم؛ افزایش وزن کلی و کاهش مقاومت در تصادفات. |
| تیرهای تقویتی جانبی (Side Beams) | جوشکاری لیزری و دقیق پروفیلهای ضد نفوذ؛ مطابقت کامل با استانداردهای تصادف Euro NCAP. | جوشکاری نقطهای ضعیف و استفاده از پروفیلهای نازک؛ خطر جدی نفوذ به کابین در تصادفات T-Bone. |
| ایزولاسیون آکوستیک (NVH) | دارای پدهای بوتیل و فومهای جاذب صدا در نقاط استراتژیک؛ حفظ سکوت مطلق کابین. | فاقد پدهای آکوستیک استاندارد؛ ایجاد حالت طبلمانند، صدای تقتق ورق و نفوذ شدید صدای باد. |
| دقت ابعادی و رگلاژ (Fitment) | قالبگیری دقیق با تلورانس صفر؛ نصب آسان و درزهای کاملاً یکنواخت و قرینه. | تلورانس خطای بالا؛ نیاز به فشار و اهرم برای نصب؛ ناهماهنگی خطوط بدنه با گلگیرها. |
| پوشش ضد خوردگی (E-Coat) | پوشش کاتافورز شرکتی در تمامی درزها و لایههای داخلی؛ مقاومت عالی در برابر زنگزدگی. | آستر پاششی دستی و بیکیفیت؛ احتمال پوسیدگی سریع از قسمتهای پایین و درزهای داخلی. |
| سازگاری الکترونیکی | محلهای دقیق نصب سنسورها، DCU و مکانیزم E-Latch بدون قطعی سیمکشی. | عدم تطابق سوراخهای نصب سختافزار؛ خطر تحت فشار قرار گرفتن دستهسیمها و اتصالی شبکه CAN. |
