راهنمای جامع بررسی، علائم خرابی و خرید رام اچ سی کراس (H30 Cross)
خانواده خودروهای کراساور همواره به دلیل داشتن ساختار بدنه مقاومتر و فضای کابین جادارتر مورد توجه خریداران قرار دارند. خودروی دانگ فنگ اچ سی کراس (H30 Cross) نیز به عنوان یکی از محبوبترین خودروهای این سگمنت در بازار ایران، از یک سیستم تعلیق و جلوبندی پیچیده و مستحکم بهره میبرد. اما تمام قطعات جلوی این خودرو، از موتور و گیربکس گرفته تا سیستم تعلیق، برای اینکه بتوانند به درستی در کنار یکدیگر کار کنند، نیازمند یک پایه و اسکلت فلزی بسیار قدرتمند هستند. این قطعه حیاتی و کلیدی، رام اچ سی کراس یا همان رام زیر موتور H30 Cross نام دارد.
در این مقاله تخصصی قصد داریم به طور کامل به بررسی رام خودروی اچ سی کراس بپردازیم. اگر به تازگی احساس میکنید خودروی شما در دستاندازها عملکرد سابق را ندارد، یا پس از یک تصادف به شما گفته شده که شاسی فرعی خودرو آسیب دیده است، مطالعه این مطلب به شما کمک میکند تا با وظایف رام، نشانههای خرابی آن و نکات طلایی برای خرید یک قطعه اصلی و استاندارد به خوبی آشنا شوید.برای مشاهده و خرید لوازم یدکی میتوانید از سایت ما دیدن کنید.
رام خودرو H30 Cross چیست و چه وظیفهای دارد؟
در مهندسی خودرو، رام (Subframe یا Crossmember) به یک شاسی فرعی یا اسکلت فلزی گفته میشود که در زیر موتور و در بخش جلویی (و گاهی عقبی) خودرو نصب میگردد. در خودروهایی که از شاسیهای یکپارچه (Unibody) استفاده میکنند، امکان اتصال مستقیم قطعات سنگین و پرارتعاش مانند موتور و گیربکس به بدنه اصلی وجود ندارد؛ زیرا این کار باعث انتقال شدید لرزش به داخل کابین و ضعف ساختاری میشود.
وظیفه اصلی رام، ایجاد یک بستر محکم و یکپارچه برای سوار شدن موتور، گیربکس، جعبه فرمان و قطعات سیستم تعلیق (مانند طبقها و میل موجگیر) است. رام توسط پیچهای بسیار قطور و بوشهای لاستیکی مخصوص به شاسی اصلی متصل میشود. این قطعه به عنوان یک پل ارتباطی، تمامی نیروها و ضربات وارده از سمت جاده را پیش از رسیدن به اتاق خودرو جذب و دفع میکند. در واقع، رام زیر موتور همانند ستون فقرات در بخش جلویی خودرو عمل کرده و انسجام کل سیستم جلوبندی را تضمین میکند.
اهمیت و نقش رام در دانگ فنگ اچ سی کراس (H30 Cross)
خودروی اچ سی کراس به دلیل ارتفاع کمی بیشتر از سطح زمین نسبت به خودروهای هاچبک استاندارد و همچنین وزن نسبتاً بالای موتور و گیربکس اتوماتیک خود، نیازمند یک شاسی فرعی بسیار مقاوم است. رام موتور اچ سی کراس به طور ویژه برای تحمل این وزن و توزیع مناسب نیرو در این خودرو طراحی شده است. اهمیت این قطعه در H30 Cross را میتوان در موارد زیر خلاصه کرد:
- تکیهگاه اصلی موتور و گیربکس: دسته موتورهای پایینی و دسته گیربکس اچ سی کراس مستقیماً روی رام پیچ میشوند. این یعنی وزن سنگین قوای محرکه کاملاً روی این قطعه قرار دارد.
- حفظ هندسه سیستم تعلیق: طبقهای اچ سی کراس (بازوهای کنترلی سیستم تعلیق) به رام متصل میشوند. رام وظیفه دارد فاصله دقیق بین چرخهای جلو و زاویه آنها را در تمام شرایط رانندگی ثابت نگه دارد تا زاویه کستر و کمبر چرخها برهم نخورد.
- محافظت در برابر ضربات: در صورت برخورد کف خودرو با موانع فیزیکی یا در تصادفات از جلو، رام اولین سپر دفاعی است که با جذب ضربه و کج شدن، از رسیدن آسیب جدی به بلوک سیلندر موتور، کارتل روغن و گیربکس جلوگیری میکند.

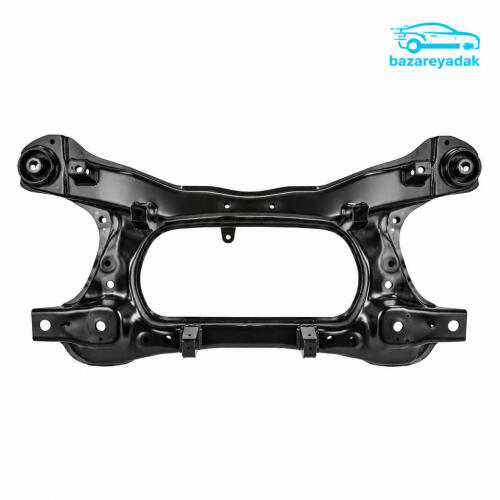

ساختار، طراحی و جنس رام زیر موتور اچ سی کراس
رام جلوبندی H30 Cross یک قطعه کاملاً فلزی است که از ورقهای فولادی با ضخامت بالا و آلیاژهای مقاوم ساخته میشود. برای تولید این قطعه، ورقهای فولادی توسط دستگاههای پرس غولپیکر فرم داده شده و سپس لایههای مختلف آن توسط رباتهای جوشکاری با دقت بسیار بالایی به یکدیگر متصل میشوند.
طراحی رام به صورت شبکهای و دارای حفرهها و برجستگیهای مهندسیشده است. این نوع طراحی باعث میشود که قطعه در عین داشتن وزن بهینه، بالاترین مقاومت را در برابر تنشهای پیچشی و خمشی داشته باشد. همچنین، سطح رام اصلی اچ سی کراس با لایههای ضخیمی از رنگهای کورهای و ضدزنگ پوشانده میشود تا در برابر رطوبت، پاشش آب، نمکهای جادهای و پوسیدگی مقاومت بالایی از خود نشان دهد. سوراخهای تعبیه شده روی رام نیز با تلرانس در حد دهم میلیمتر تراشکاری شدهاند تا پیچهای طبق و موتور دقیقاً در جای خود فیکس شوند.
علائم خرابی رام اچ سی کراس
رام خودرو برخلاف قطعاتی مانند لنت ترمز یا فیلتر روغن، یک قطعه مصرفی با عمر مشخص نیست و در شرایط عادی رانندگی میتواند تا پایان عمر خودرو کار کند. با این حال، حوادث جادهای و شرایط بد مسیرها میتواند به این قطعه مستحکم نیز آسیب برساند. از آنجا که رام در پایینترین قسمت موتور قرار دارد، بازدید چشمی آن همیشه آسان نیست. در ادامه، مهمترین نشانههایی که به شما اخطار میدهند رام اچ سی کراس دچار مشکل شده است را بررسی میکنیم:
۱. برهم خوردن تنظیم زوایای چرخ و کشیده شدن فرمان
یکی از بارزترین علائم کج شدن یا دفرمه شدن رام موتور اچ سی کراس، ناتوانی در تنظیم فرمان و زوایای چرخ (میزان فرمان) است. اگر خودروی شما دائماً به یک سمت کشیده میشود، لاستیکسایی شدید در لبههای داخلی یا خارجی تایرها دارید، و جلوبندیساز پس از تعویض قطعاتی مثل سیبکها و تنظیم فرمان همچنان نمیتواند چرخها را تراز کند، احتمال بسیار بالایی وجود دارد که رام خودرو در اثر یک ضربه از فرم استاندارد خود خارج شده باشد. با تغییر شکل رام، محل قرارگیری طبقها جابهجا شده و زاویه چرخها برای همیشه به هم میریزد.
۲. شنیدن صداهای غیرطبیعی و کوبش از کف خودرو
رام توسط چندین پیچ فولادی ضخیم به شاسی اصلی متصل است. اگر رام دچار ترکخوردگی در بخش جوشها شده باشد، یا به دلیل ضربه از جای خود کمی جابهجا شود، در هنگام عبور از دستاندازها، ترمزگیریهای شدید و یا در زمان حرکت اولیه (آغاز حرکت)، صدای تقتق، قرچقرچ فلز یا کوبشهای شدیدی از زیر پای راننده و شاگرد به گوش میرسد. این صدا ناشی از ساییده شدن فلز رام روی شاسی یا کشیدگی قطعات متصل به آن است.
۳. لرزش شدید موتور و انتقال آن به داخل کابین
همانطور که پیشتر اشاره شد، موتور و گیربکس روی رام سوار هستند. اگر رام اچ سی کراس در اثر تصادف کج شود، محل پیچ شدن دسته موتورها نیز تغییر میکند. این امر باعث میشود موتور تحت فشار و زاویه نامناسبی قرار گیرد. در نتیجه، دسته موتورها نمیتوانند لرزش را به خوبی جذب کنند و لرزش شدید و غیرطبیعی موتور مستقیماً به فرمان، داشبورد و صندلیها منتقل میشود.
۴. آسیبدیدگیهای ظاهری، پوسیدگی و شکستگی
اگر خودرو را روی چال سرویس یا جک بالابر ببرید، با یک بازرسی چشمی دقیق میتوانید وضعیت رام را بسنجید. وجود فرورفتگیهای عمیق ناشی از برخورد با سنگ یا جدول، پارگی ورق فولادی، ترکخوردگی در محل جوشها و یا زنگزدگیهای بسیار عمیق که ضخامت ورق را کاهش دادهاند، همگی نشان از پایان عمر این قطعه دارند و باید در سریعترین زمان ممکن برای تعویض آن اقدام کرد.
مهمترین دلایل خرابی و آسیب دیدن رام موتور H30 Cross
اما چه عواملی باعث میشوند که یک قطعه فولادی با این ضخامت دچار خرابی شود؟ شایعترین دلایل آسیب دیدن رام زیر موتور اچ سی کراس عبارتند از:
- تصادفات از جلو و تصادفات شدید جانبی: برخوردهای شدید ترافیکی که به شاسی جلو ضربه وارد میکنند، نیروی عظیمی را به رام منتقل کرده و باعث تاب برداشتن آن میشوند.
- افتادن در چالههای عمیق با سرعت بالا: خیابانهای ناهموار یکی از دشمنان اصلی سیستم تعلیق هستند. اگر با سرعت بالا درون یک چاله عمیق بیفتید، ضربهای که چرخ و طبق به سمت عقب وارد میکنند میتواند محل اتصال طبق روی رام را پاره کرده یا کج کند.
- برخورد کف خودرو با موانع سخت: عبور از سرعتگیرهای غیراستاندارد با سرعت بالا، برخورد کف خودرو با جدول یا سنگهای بزرگ در جادههای خاکی و آفرودهای سبک، میتواند مستقیماً رام را له کرده و به سمت موتور فشار دهد.
- پوسیدگی ناشی از شرایط آب و هوایی: در مناطقی که رطوبت بالایی دارند یا در فصل زمستان جادهها نمکپاشی میشوند، در صورت از بین رفتن رنگ کورهای رام، قطعه دچار زنگزدگی و خوردگی شیمیایی شده و پس از چند سال استحکام خود را از دست میدهد.
خطرات رانندگی با رام آسیبدیده و دفرمه شده در H30 Cross
رانندگی با خودرویی که رام آن دچار انحراف، کجشدگی یا ترکخوردگی شده است، به هیچ عنوان توصیه نمیشود و میتواند خطرات مالی و جانی جدی به همراه داشته باشد.
اولین خطر، از دست دادن کنترل خودرو در سرعتهای بالا و در پیچها است. زمانی که رام دفرمه است، زاویه چرخها در پیچها قابل پیشبینی نیست و هندلینگ خودرو به شدت افت میکند. علاوه بر این، رام کج شده فشار مداوم و مضاعفی به پلوسها، گیربکس، جعبه فرمان و طبقها وارد میکند. این فشار در مدت زمان کوتاهی باعث خرابی این قطعات گرانقیمت شده و هزینههای تعمیرات شما را به طرز چشمگیری افزایش میدهد. در موارد بسیار نادر و شدید، شکستن کامل رام میتواند منجر به افتادن موتور و قفل شدن چرخهای جلو در حال حرکت شود.
راهنمای خرید رام اچ سی کراس (نکات مهم پیش از خرید)
اگر پس از بررسیهای مکانیک و جلوبندیساز مشخص شد که باید رام خودرو را تعویض کنید، در هنگام خرید رام اچ سی کراس باید به شدت محتاط باشید. قطعات بدنه و شاسی تقلبی در بازار لوازم یدکی به وفور یافت میشوند. برای تهیه یک قطعه مطمئن به این نکات توجه کنید:
- ضخامت ورق فلزی و وزن قطعه: قطعات اصلی شرکتی با ضخامت استاندارد مهندسیشده تولید میشوند و وزن قابل توجهی دارند. رامهای تقلبی معمولاً از ورقهای نازکتر ساخته شدهاند تا هزینه تولید کاهش یابد. این قطعات با کوچکترین ضربهای مجدداً کج خواهند شد.
- کیفیت جوشکاریها: در رام زیر موتور اصلی اچ سی کراس، خطوط جوش کاملاً یکدست، تمیز و بدون بریدگی هستند؛ زیرا این فرآیند توسط رباتهای صنعتی انجام میشود. اما در نمونههای فیک کارگاهی، جوشها به صورت دستی، نامنظم و ضعیف هستند.
- دقت در محل سوراخکاریها: محل قرارگیری پیچهای موتور و طبق باید با دقت میلیمتری سر جای خود باشند. رامهای متفرقه معمولاً در هنگام نصب مکانیک را دچار دردسر میکنند، زیرا سوراخها به درستی با شاسی همراستا نیستند.
- خرید از مراجع معتبر: برای اطمینان از اصالت کالا، خرید خود را تنها از فروشگاههای معتبر و تخصصی لوازم یدکی دانگ فنگ که ضمانت اصالت کالا، هولوگرام معتبر و فاکتور رسمی ارائه میدهند انجام دهید.
قیمت رام اچ سی کراس در بازار و عوامل موثر بر آن
قیمت رام اچ سی کراس در بازار قطعات یدکی خودرو ثابت نیست و به عوامل متعددی بستگی دارد. از آنجایی که این قطعه وارداتی است، نوسانات نرخ ارز تاثیر مستقیمی بر قیمت نهایی آن دارد. علاوه بر این، برند تولیدکننده قطعه (اصلی شرکتی، وارداتی درجه یک چینی یا نمونههای متفرقه) تفاوت قیمت چشمگیری ایجاد میکند. برای ثبت سفارش و خرید لوازم یدکی H30 Cross میتوانید با ما درارتباط باشید.
با توجه به اینکه تعویض رام نیازمند باز شدن بخش عمدهای از سیستم جلوبندی است و اجرت مکانیک بالایی دارد، پیشنهاد میشود با صرف هزینه منطقی و خرید قطعه اصلی، از پرداخت هزینههای مجدد و آسیب دیدن سایر بخشهای خودرو در آینده جلوگیری کنید. برای مشاهده قیمت روز و خرید آنلاین این قطعه میتوانید به دستهبندی قطعات جلوبندی و شاسی H30 Cross در سایت ما مراجعه نمایید.
